一、概述

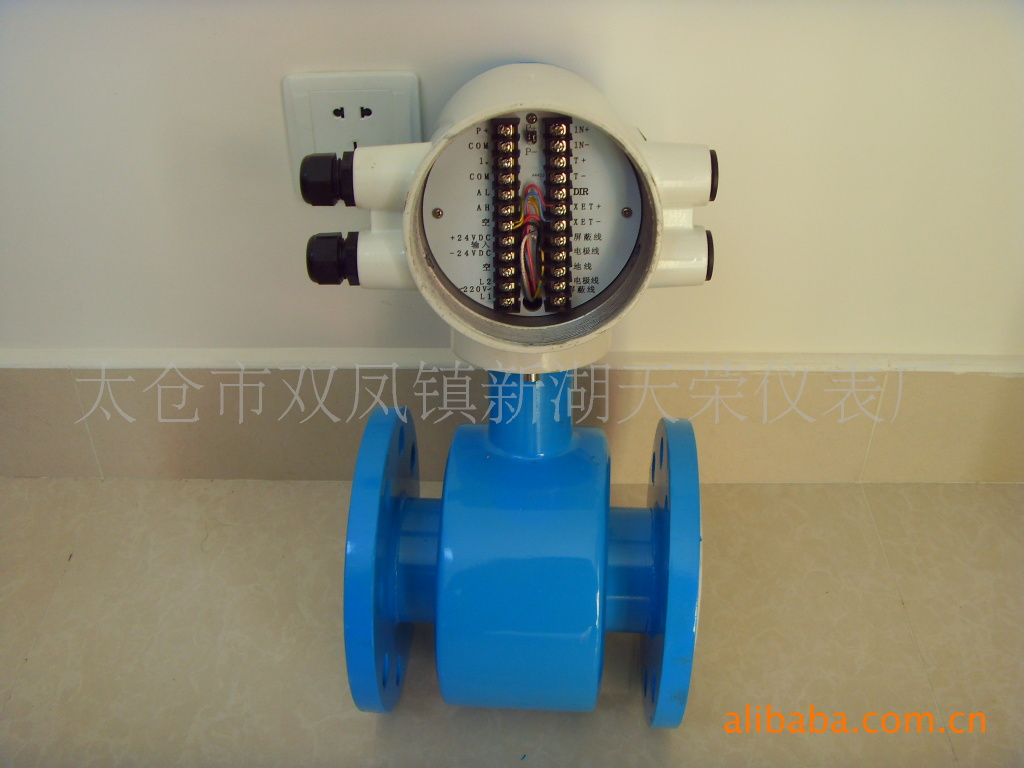

LDE型一體式電磁流量計是根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。由于獨特的特點，目前已廣泛地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。

二、原理結構

LDE型一體式電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E 正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

三、性能特點

1.儀表結構簡單、可靠，無可動部件，工作壽命長。
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。
3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
4.測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理的影響。
5.采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
6.備有管道式、插入式等多種流量計型號。
7.采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
8.具備一體化和分離型兩種型式。
9.高清晰度LCD背光顯示。


四、技術參數

1、儀表精度：管道式0.2、0.5級、1.0級；插入式2.5級
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速范圍：0.2～15m/s
4、工作壓力：4.0MPa
5、環境溫度：-40℃～ 70℃
6、介質溫度：聚四氟乙烯襯里≤180℃, 橡膠材質襯里≤65℃
7、防爆標志：ExmibdⅡBT4，ExmiadⅡCT4
8、外殼防護：一體化型： IP65；分 離 型： 傳感器IP68(水下5米僅限于橡膠襯里)； 轉換器IP65
9、輸出信號：4～20mA.DC，負載電阻0～750Ω
10、通訊輸出：RS485或CAN總線
11、電氣連接：M20×1.5內螺紋，φ10電纜孔
12、電源電壓：85～265V.AC、24±10%V.DC
13、功耗：≤20W
