概述

HJS123方波信號發生器是一種厚膜集成電路。內部由方波產生電路、90°移相電路、分頻電路和正負電壓調節器組成。振蕩頻率由外接電容和電阻決定。該電路選用了高性能、高溫元器件，能在 175℃環境溫度下長期可靠工作。

其主要特點有：

電源電壓范圍寬 ±5～±18V

方波頻率占空比 50%

封裝形式

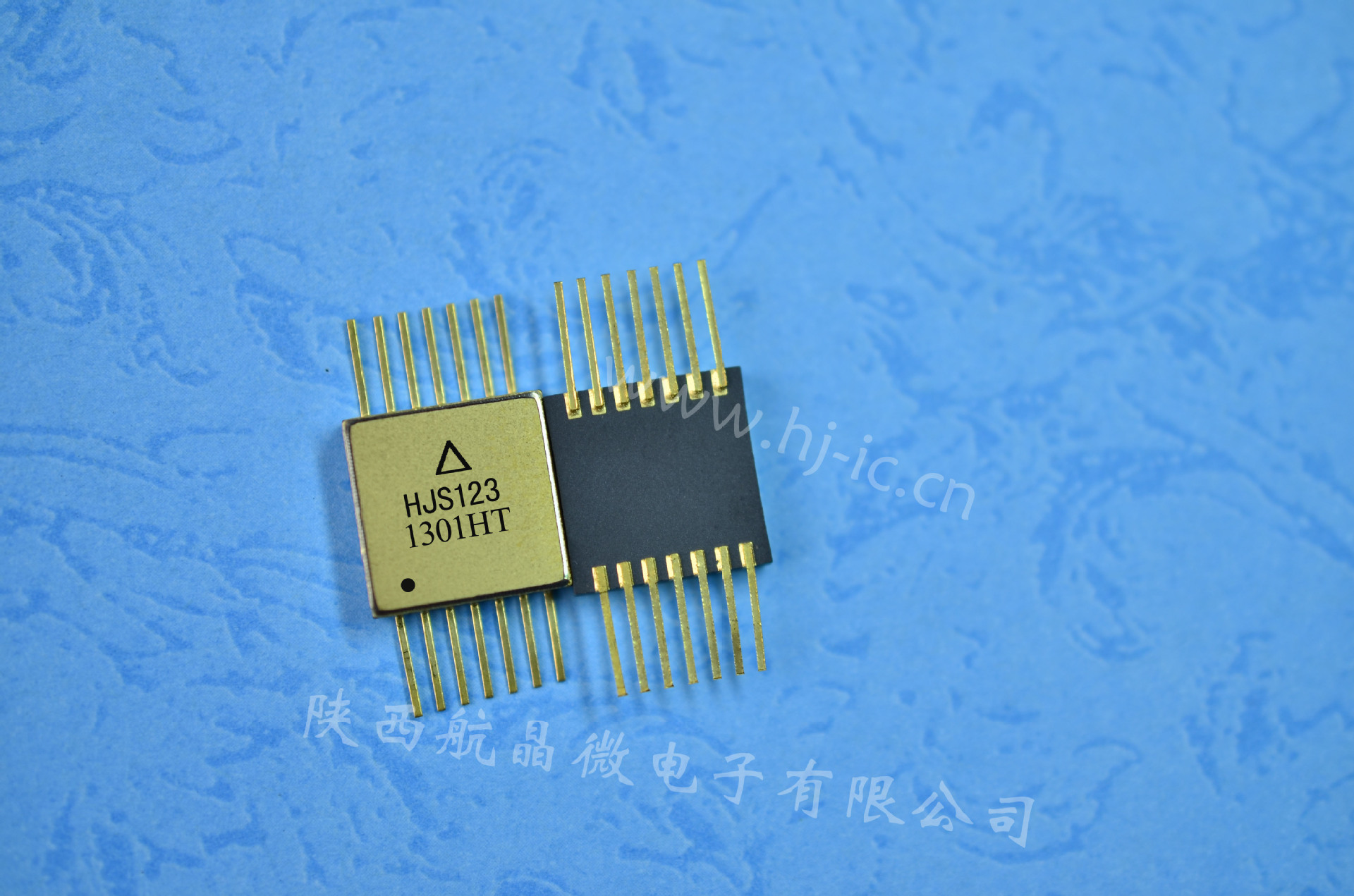

采用F14-02陶瓷扁平全密封封裝

額定值

正電源電壓VCC 18V 負電源電壓VEE -18V

貯存溫度 -55～ 175℃ 引線焊接溫度（10s） 300℃

工作溫度范圍 -55～ 175℃ 耗散功率 600mW

電特性

除非另有說明VCC= 15V，VEE=-15V，-55℃≤TA≤ 175℃。

參數名稱

符號

測試條件

規范值

單位

小

典型

振蕩方波頻率

fo

500

kHz

方波占空比

50

%

輸出方波電壓

VOPP

±2.2

V

靜態功耗

PD

TA= 25℃

150

200

mW
