概述

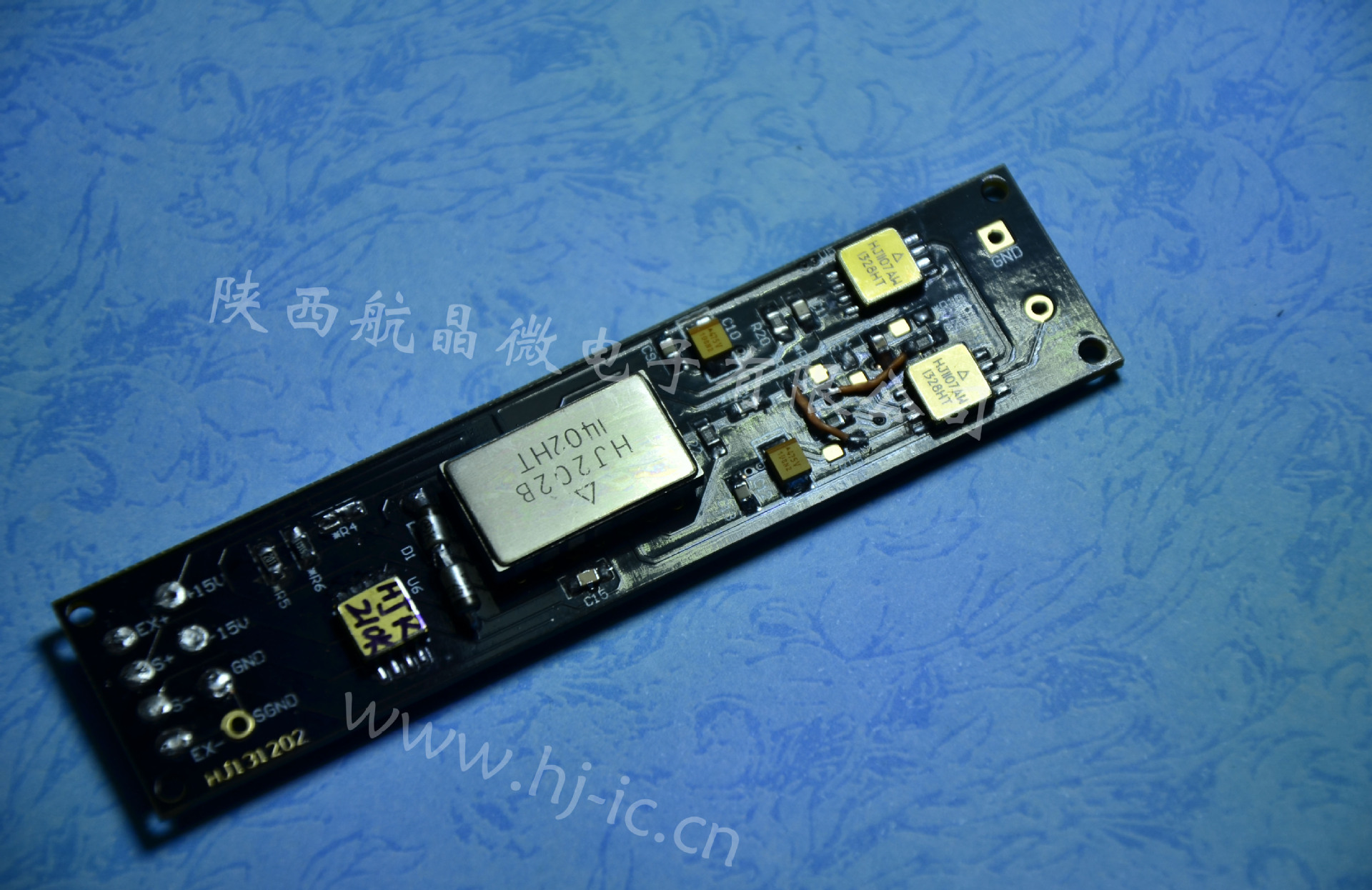

HJ131202板是一款能為壓力應變橋提供交流電流激勵源并對壓力應變橋的輸出信號進行調理的系統。主要由方波發生器、高溫精密恒流源、差分放大、全波整流、LPF、RFI濾波、偏置電路和精密電阻網絡等功能單元組成，能同時完成激勵和信號調理。

電路板工作原理概述如下：由方波發生器為高溫精密恒流源提供高穩定性的方波信號，使恒流源輸出交流恒流電流，從而激勵壓力應變橋，橋輸出信號經RFI濾波器后進行差分放大和全波整流，再經有源低通濾波和直流偏置處理之后輸出。即將壓力、張力信號轉換成電壓信號，經濾波、放大、整流、再濾波等處理后，輸出-2V～ 2V范圍內的直流電壓信號，后級可直接與HJ131206高溫八通道十二位A/D轉換板相連。

由于直流源激勵橋電路經常會帶來如下誤差：熱電偶效應、1/f噪聲、電參數的直流漂移以及引線噪聲拾取等引起的誤差。用交流信號來激勵電橋，電橋上交流信號的相位和幅值信息終表現為同步解調后和低通濾波后的直流信號。這樣就可以解決上述誤差，并且具有抗干擾能力強、溫度穩定性好、直流零位小和零位漂移小等很多優點。

該系統選用了高溫精密單/雙電源交直流恒流源HJU122A，高溫差分放大全波整流電路HJ202B，高精度低漂移低功耗運算放大器HJ1107、HJ085等。這些器件都是本公司為高溫環境研發的專用集成電路，具有耐高溫、集成度高、性能優良和可靠性高等優點。PCB板由聚四氟乙烯材質制成。所以，該有效值測量系統適合于高溫環境下長期可靠地工作，特別在石油測井中得到廣泛應用。

通過交流壓力應變橋激勵和信號調理電路板應用，還可以對高溫精密單/雙電源交直流恒流源HJU122A，高溫差分放大全波整流電路HJ202B，高精度低漂移低功耗運算放大器HJ1107、HJ085等專用集成電路的基本電性能和使用方法有一個全面的了解。

電路板尺寸：93*22mm2

推薦工作條件

電源電壓 ±15V（±10%） 工作環境溫度 -55℃～ 200℃
