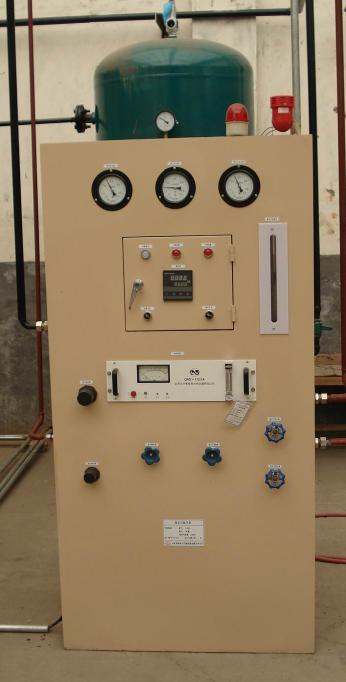

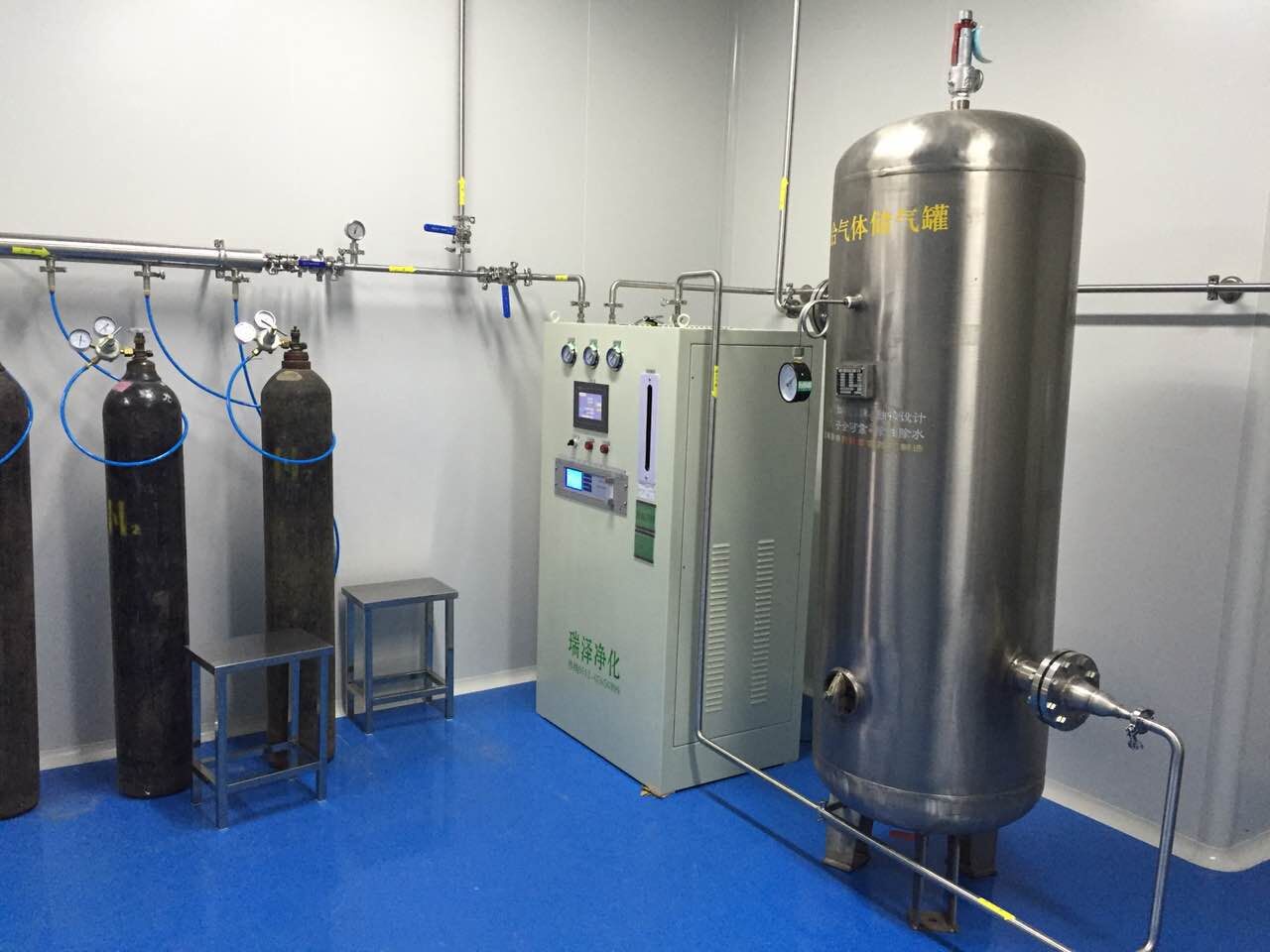

二氧化碳、氬氣配比裝置

說明

W系列兩組分配氣裝置是使用氬氣和二氧化碳兩種成分原料氣進行混配專用裝置。該設備以連續配氣的方式配制兩組分混合氣，可滿足實際生產的要求。該設備穩定性強、操作方便、能耗低、安全性能好。

工作原理

本裝置是二氧化碳通過調節閥調節，加入氬氣中，獲得穩定的具有一定比例的氬氣和二氧化碳的混合氣。

設備特點，設計有減壓系統，原料氣壓力變化時，不影響混合氣比例。

◆ 工藝流程
原料二氧化碳經調節閥調節加入氬氣中，配比氣經混合罐混合，混合后的混合氣體氣二氧化碳分析儀分析，顯示二氧化碳的百分比含量，二氧化碳分析儀把二氧化碳的百分比含量轉換成的電信號，智能顯示調節儀把二氧化碳分析儀的電信號與設定值相比較計算，計算結果轉換成電信號驅動電氣轉換器，轉換成氣壓信號，調節閥閥芯的行程和氣壓信號成正比，從而達到調節氣體混合比例的功能。將混合氣調節到需要流量。通過工作出口閥送到使用地點。

◆ 主要技術參數

1、原料氣
二氧化碳氣壓力　≤0.7-0.9Mpa
氬氣壓力　≤0.7-0.9Mpa
2、工作壓力　≤0.7-0.9MPa
3、混合氣流量　　　　　　　　　　　　　　
混合氣含二氧化碳量　20％
混合氣壓力　≤0﹒4-0﹒5MPa
4、裝機功率　0﹒2KW　
5、電源　220V、50HZ

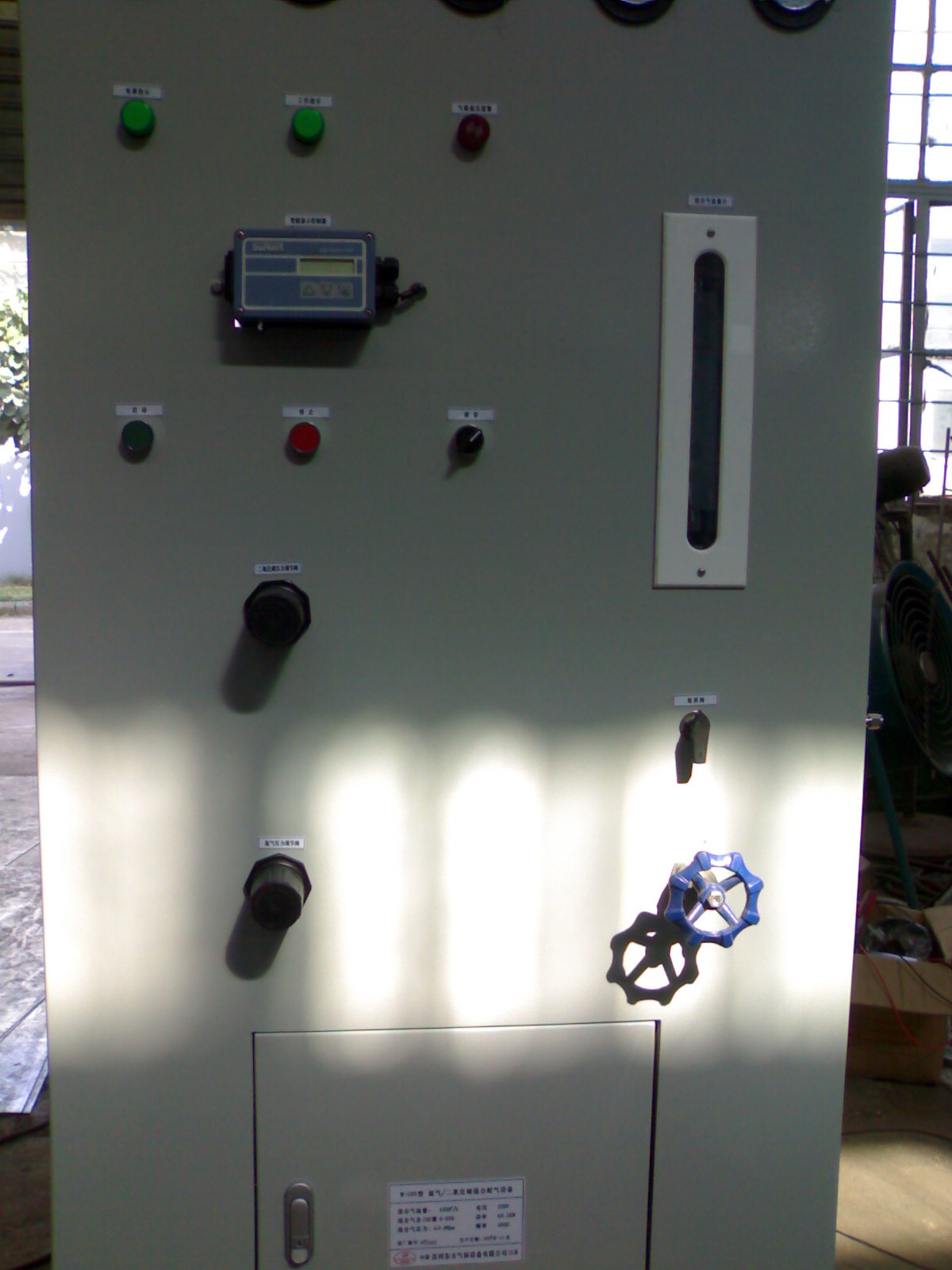

◆ 設備主要組成及功能
1、調節閥是本系統的控制機構，其動作直接受執行機構控制。是二氧化碳，氬氣混合配比的關鍵部件。

2、二氧化碳分析儀是本系統的檢測機構，顯示配比氣中的二氧化碳百分比含量，并把二氧化碳百分比含量轉換成電信號。
3、智能顯示調節儀是本系統的控制器，把二氧化碳分析儀的電流信號與設定值比較計算，計算結果轉換成執行器需要的4-20mA的電流信號，調節二氧化碳的濃度。智能顯示調節儀設定了混合氣濃度上下限聲光報警輸出。
4、電氣轉換器是本系統的執行器，它的作用把控制器發來的控制信號轉換成氣壓信號，推動控制機構動作。
5、過濾減壓器是電氣轉換器的氣源，是保證電氣轉換器把接受控制器發來的控制信號轉換成氣壓信號的關鍵部件。
6、混合罐把二氧化碳，氬氣混合配比。
7、混合氣流量計把混合后的氣體流量顯示出來。（獲取正確的讀數，需要用混合氣密度和壓力修正）
