IPN8710互穿網(wǎng)絡(luò)重防腐涂料
產(chǎn)品說明：
產(chǎn)品名字：IPN8710互穿網(wǎng)絡(luò)防腐漆
產(chǎn)品品牌：鄭州青騰
產(chǎn)品顏色：各色
產(chǎn)品規(guī)格：18kg∕桶
產(chǎn)品價(jià)格：電議
IPN8710互穿網(wǎng)絡(luò)重防腐涂料
IPN8710-1 IPN8710-2B IPN8710-3
一、互穿網(wǎng)絡(luò)重防腐涂料前言：
　　60年代初期，J?R?Millar 提出了互穿網(wǎng)絡(luò)聚合物（IPN：interpenetrating polymer networks ）的概念，在這類高分子材料中，兩種不同發(fā)網(wǎng)狀結(jié)構(gòu)互相貫穿，形成宏觀上均勻，微觀上可能分相的共混體系，這種共混物往往同時(shí)兼具兩種均聚物的特點(diǎn)，起到優(yōu)勢(shì)互補(bǔ)的作用。
二、互穿網(wǎng)絡(luò)重防腐涂料組成：
　　IPN8710 互穿網(wǎng)絡(luò)重防腐涂料為雙組份涂料，甲組基料：樹脂、引發(fā)劑；乙組基料：活性單體、催化劑。甲組與乙組等當(dāng)量混合時(shí)，三種網(wǎng)絡(luò)在分子水平上進(jìn)行互穿，形成互穿聚合物網(wǎng)絡(luò)（ IPN ）結(jié)構(gòu)，產(chǎn)生協(xié)同效應(yīng)，該涂料形成網(wǎng)絡(luò)具有：附著力強(qiáng)、柔韌性好、耐酸、堿、鹽等腐蝕介質(zhì)。進(jìn)一步提高了涂層的韌性、強(qiáng)度、附著力、抗?jié)B透性以及化學(xué)惰性，使涂膜具有更好的性能，通過形成 IPN 來改進(jìn)高聚物的性能，是一種新型的高聚物共混技術(shù)。

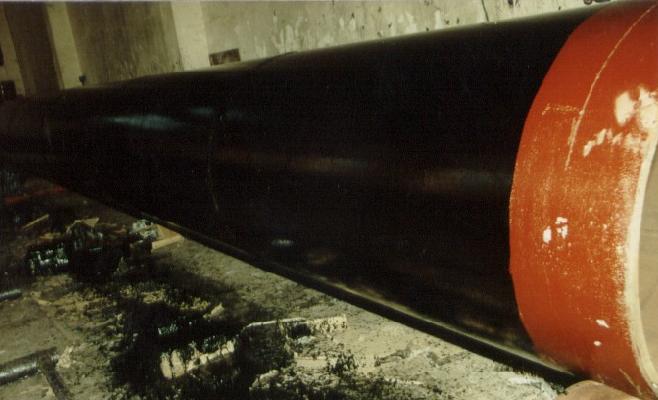

　　IPN8710 互穿網(wǎng)絡(luò)涂料自我國(guó) 1987 年投產(chǎn)以來，采用不同的樹脂、顏填料進(jìn)行技術(shù)改進(jìn)，以抵御不同的腐蝕介質(zhì)，先后開發(fā)了輸水管防腐涂料、化工大氣防腐涂料、煤氣柜、管防腐涂料、貯油罐、輸油管防腐涂料等專用涂料，該系列涂料的綜合性能如下： 1 、表面處理簡(jiǎn)單； 2 、防腐性能優(yōu)異； 3 、性能價(jià)格比合理。
三、項(xiàng)目指標(biāo)

漆膜顏色及外觀

各色，平整光滑

附著力（劃格法），（級(jí)）

1 — 2

干燥時(shí)間（25`C）
表干H
實(shí)干H

1
24

柔韌性，（mm）

1

沖擊強(qiáng)性，（kg.cm） 　

50

完全固化

7 天

涂層厚度
底漆　
面漆

40-50um/道
40-50um/ 道

理論用
底漆　
面漆

140-160g/㎡
140-160g/㎡

耐 3%NACI
（h） 　72

復(fù)合層無變化

耐 10%H2SO4（h） 　72

復(fù)合層無變化

耐 10%NAOH
（h） 　72

復(fù)合層無變化

貯存期限

　12 個(gè)月

施工性

　涂刷無障礙

使用期（h）

　　≥ 6

四、 施工中注意事項(xiàng)：
（1）施工前對(duì)被涂表面必須嚴(yán)格進(jìn)行處理，做到表面無銹蝕、油污及其他污物的存在，（對(duì)鋼材表面進(jìn)行噴砂處理，達(dá)到 Sa2.5 級(jí)或采 用手工機(jī)械除銹達(dá)到 St3 ，鋼鐵表面形成的粗糙度，一般應(yīng)控制在 40-80 微米之間）。鋼材表面的焊縫應(yīng)達(dá)到無焊瘤，無棱角，光滑，無毛刺。除銹后鋼材表面應(yīng)在12 小時(shí)內(nèi)涂裝底漆，以免發(fā)生二次生銹。
（2）用于水泥面，應(yīng)先用底漆基料，甲、乙組兌好后，再加入填料，攪均代替膩?zhàn)樱瑵{水泥墻面刮平，24 — 36 小時(shí)后再用砂紙打磨平整，既可涂刷。
（3）該漆的施工條件是溫度 5-35 ℃，相對(duì)溫度≤ 75 ℃，或被涂物表面溫度應(yīng)高于溫度 3 ℃以上，在有雨、霧、雪和較大灰塵條件下，不可施工。
（4）該漆可以采用刷涂、滾涂、噴涂等方法。由于不同的施工方法對(duì)涂料為粘度要求不同，調(diào)整涂料的粘度應(yīng)使用專用稀釋劑，嚴(yán)禁用水、醇、香蕉水、汽油等稀釋。
（5）該產(chǎn)品屬于“化學(xué)反應(yīng)性”涂料，分雙組份包裝，甲組份為樹脂、引發(fā)劑，乙組份為活性單體、催化劑。所以使用前，兩種組份必須按規(guī)定的重要比例稱量配比，混合攪勻并按規(guī)定時(shí)間進(jìn)行熟化30 分鐘后才可施工，經(jīng)熟化后的涂料應(yīng)在 6 — 8 小時(shí)內(nèi)用完，以免膠結(jié)浪費(fèi)。配比如下：
底漆、甲組份：乙組份=1桶：1 桶。請(qǐng)嚴(yán)格按要求配比（或按我廠當(dāng)時(shí)告知的配比施工）
面漆、甲組份：乙組份=1桶：1 桶。請(qǐng)嚴(yán)格按要求配比（或按我廠當(dāng)時(shí)告知的配比施工）
（6）道漆涂刷后，待 24 小時(shí)以上，再涂刷第二道漆。該漆使用后，包裝桶蓋必須蓋嚴(yán)密封，否則易受潮氣、醇、水的作用而變質(zhì)。
（7）在常溫下漆膜施工后在常溫下干燥7—10天后才可投入使用。
（8）施工工具使用后，需用專用稀釋劑清洗干凈。
（9）該漆屬于危險(xiǎn)品，所以應(yīng)貯存于陰涼通風(fēng)處，遠(yuǎn)離火源、熱源，注意防火。在施工現(xiàn)場(chǎng)，嚴(yán)禁明火，且應(yīng)有良好的通風(fēng)條件和采取可靠的安全防范措施，以防中毒，火災(zāi)事故發(fā)生。
（10）施工開桶時(shí)，嚴(yán)禁用鐵器敲擊，以免發(fā)生火災(zāi)。
（11）該漆貯存期為 12 個(gè)月， 12 個(gè)月后應(yīng)檢驗(yàn)各項(xiàng)技術(shù)指標(biāo)，若符合技術(shù)要求，仍可使用。
（12）說明書的涂料理論用量及施工參數(shù)，供涂裝設(shè)計(jì)時(shí)參考使用。
五、注意事項(xiàng)及安全措施：
1.施工前先閱讀使用說明，避免接觸皮膚和眼睛；
2.油漆接觸到皮膚，立即用溫水或適當(dāng)?shù)那逑磩┣逑矗唤佑|到眼睛，立即用大量水沖洗并就醫(yī)。
3.涂料中含有可燃物質(zhì)，請(qǐng)遠(yuǎn)離火源禁止在施工中吸煙等。
更多資訊和防腐涂料，請(qǐng)關(guān)注點(diǎn)擊鄭州青騰涂料有限公司

鄭州青騰涂料有限公司是一家專門從事研制、生產(chǎn)、開發(fā)和銷售各類防腐防銹漆的專業(yè)廠商。公司為適應(yīng)日新月異的市場(chǎng)需求,專門聘請(qǐng)了一批高素質(zhì)的技術(shù)人員將原產(chǎn)品結(jié)構(gòu)進(jìn)行改進(jìn)，使產(chǎn)品質(zhì)量得到了進(jìn)一步提高，同時(shí)加大了新產(chǎn)品開發(fā)力度，至使新產(chǎn)品從設(shè)計(jì)開發(fā)到投放市場(chǎng)中間過程大為縮短。以防腐、防銹漆用戶為主要服務(wù)對(duì)象。 我公司竭誠(chéng)歡迎廣大用戶來電來函與我們聯(lián)系，我們將以熱忱的服務(wù)和優(yōu)質(zhì)的產(chǎn)品期待您的合作！

●●●●●聯(lián)系電話：（微信同步）

●●●●●我公司生產(chǎn)的其他熱銷產(chǎn)品有：

各種重防腐油漆、防銹油漆、環(huán)氧類油漆、丙烯酸類油漆、聚氨酯類油漆、丙烯酸聚氨酯類油漆、氟碳類油漆、氯化橡膠類油漆、氯磺化類油漆、高氯化類油漆、有機(jī)硅類油漆、地坪類油漆、瀝青類油漆、過氯乙烯類油漆、特種類油漆、金屬類油漆、船舶類油漆、特種防腐類油漆、醇酸類油漆、硝基類油漆、氨基類油漆、酚醛類油漆、無機(jī)富鋅底漆、、環(huán)氧富鋅底漆、云鐵中層漆、耐油抗靜電漆、環(huán)氧煤瀝青漆、環(huán)氧酯底漆、硝基漆、高氯化聚乙烯漆、氯磺化聚乙烯漆、氯化橡膠漆、環(huán)氧地坪漆、聚氨酯地坪漆、氟碳漆、有機(jī)硅耐高溫漆、防火涂料、氰凝漆、互穿網(wǎng)絡(luò)漆、聚凝防腐漆、硼鋇酚醛漆、馬路劃線漆、航標(biāo)漆、烘干磁漆、無光閃光漆、鍍鋅漆、紅丹防銹漆、銀粉防腐漆、導(dǎo)靜電漆等.
