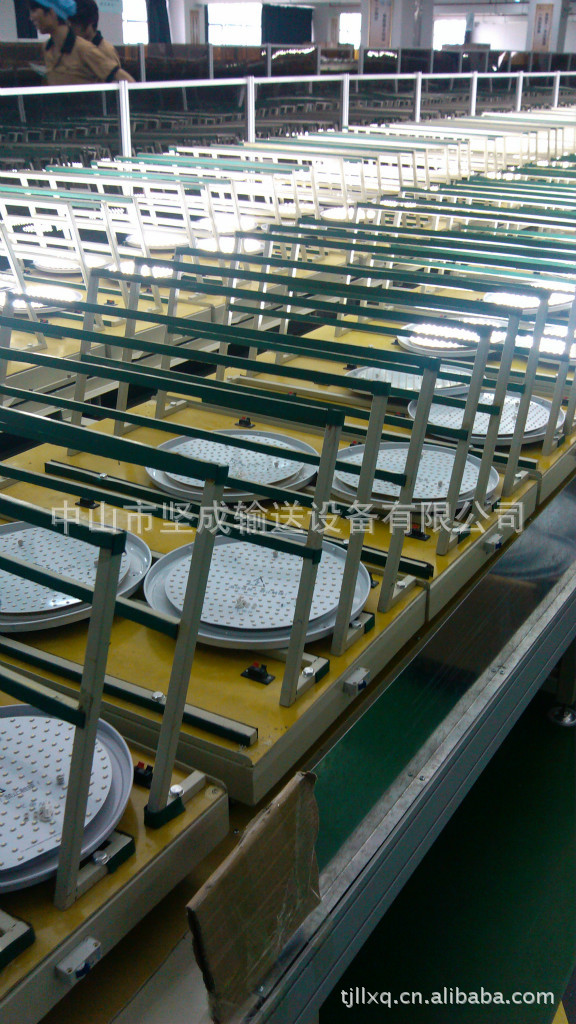

LED吸頂燈環型老化線制作方案

一、設備項目： LED吸頂燈環型老化線

二、規格參數： L22000×W1700×H455（mm）

三、數 量：1條

四、設備結構：環型鏈條輸送、小臺車式老練、變頻調速

五、功能特點：本設備專用于LED吸頂燈成品的檢測老練，通過對LED吸頂燈的高壓、常壓、低壓、沖擊、漫游等電壓區的老練。電壓調節范圍寬，可老化110V、160V、200V、240V、270V的LED吸頂燈。使用整燈老練其特點直觀、操作方便，適合不同品種與各種功率的LED節能燈。動力系統采用變頻調速系統，操作簡單。

六、選材及制作：

1. 動力：采用臺灣合資深圳產永坤2.2KW的齒輪調速電機，比速為1：5；WPO100型1：40的減速機，合資深圳產愛德利3HP變頻器，變頻無級調速，線速度0—2M/min可調。

2. 機身、機架：機架采用50×40矩形鋼管焊接制作；機身四周采用130×23老化線專用鋁合金型材；機頭機尾封板用1.2mm冷板彎軋成型，支腳配鍍鋅可調腳杯，機身2米一段。

3. 輸送鏈條：采用上海鏈條廠出產的6分雙節距雙孔鏈條。

4. 三層老化小臺車：采用1.2冷板彎扎成型，規格：440×500×700mm上.中.下三層后面空位用冷板密封(側面封板封到臺車一半的位置)；上.中.下層小臺車面板采用4mm環氧板制作而成；(臺車上.下層凈空為300mm)，上.中.下層面板每塊板上各裝有4個兩位線夾，每套小臺車安裝零、火線導電銅刷各一路，斷路開關三套；全線共約老化小臺車90套（實際數量以安裝數量為準）。

5. 日產量：本老化線一次可老化1080支LED吸頂燈，使用方根據不同老化時間老化出不同產量。

6. 擋光板：在線體面上兩側各設一路離地面1450mm高擋光護罩（無電操作區除外），采用茶色有機玻璃板與鋁型材組合而成,有效的衰減兩側強光，更好的保護眼睛。 7. 導電槽：全線上下各配二路導電槽軌，采用絕緣膠板與不銹鋼條組合鋪設。

8. 沖擊節拍電路：老化時其中一區為節拍沖擊控制區。沖擊區時間由面板7英寸觸摸屏控制PLC可調。

9. 檢測老練漫游區：設一區為漫游區，使電壓隨時間的變化而波動， 交流180V—220V—250V、不間斷變化，漫游區時間由面板7英寸觸摸屏控制PLC可調。

10. 電控配置：配電控柜一個，電壓、溫控為數顯式，PLC觸摸頻控制: 1) 一個低壓A區: 配15Kw/0—250V自藕式調壓器2個 2) 一個常壓B區: 配15Kw/0—250V自藕式調壓器2個 3) 一個高壓C區: 配15Kw/0—300V自藕式調壓器1個 4) 漫游檢測D區: 配15Kw/0—250V自藕式調壓器1個 一個高低壓漫游檢測區由PLC編程器自動控制分配電壓，

11. 全線電壓功率：15KVA 共6臺天正牌調壓器（5個0-250V可調、1個0-300V可調），全線上下共設8個電壓區180V、200V、220V、240V、260V（具體分布按甲方要求而定）。

12. 電器控制：電壓、馬達運行指示采用數字顯示式，整個系統采用7英寸觸摸屏配套PLC控制，調壓器6個，采用1個配電控柜安裝。

13. 機體顏色：機架機身采用電腦白色噴塑，鋁合金為原色。
