序號產品圖片產品案例產品名稱及標題參 數產品特點1

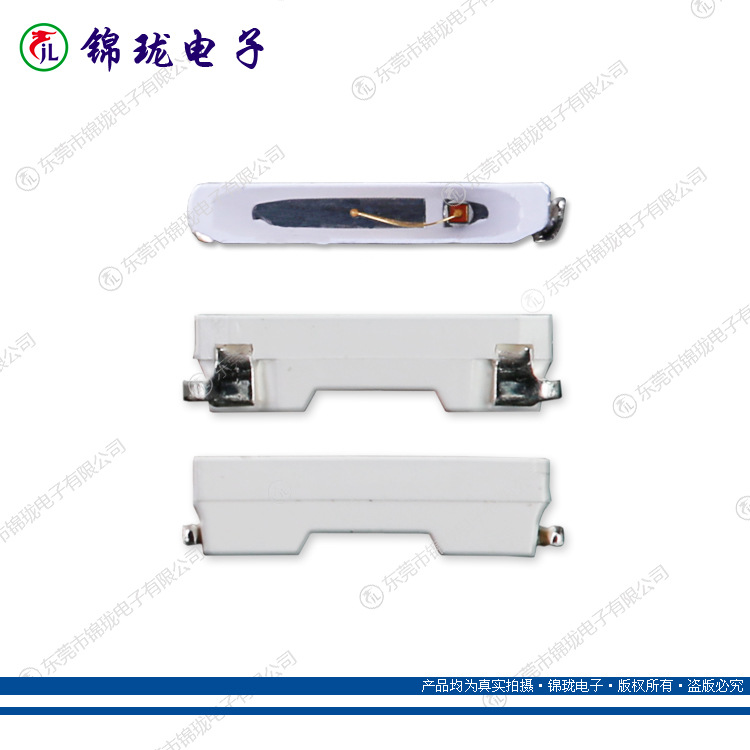

020側發光黃色發光顏色：黃色

1低光帥衰

2超低發熱量

3超長壽命

4快速點亮

5靜電防護

6通過rohs標準

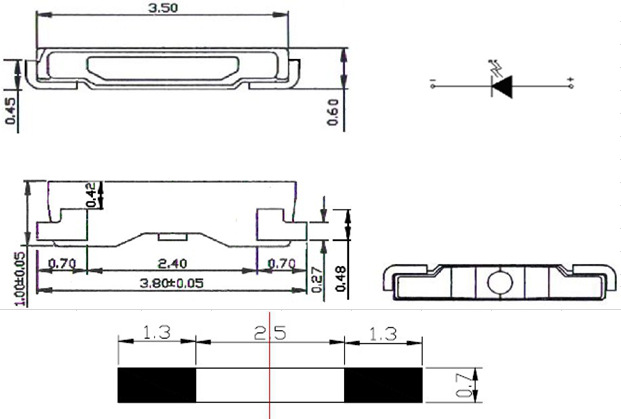

波長：585-595nm電壓：1.8V-2.2V電流：20MA尺寸：3.8*0.6*1.0MM亮度：200-700MCD發光角度：120包裝：4000pcs產品具體參數及參數圖

參數（Parameter) 額定值 TA>25℃(Absolute marimum Rating at TA=25℃)

Absolute maximum Rating at TA>25℃ 額定值（TA=25℃）

Valce 標準值

Unit(單位）

Power Dissipation(功耗）

75

mW

Pilsed Forward Cunent(脈沖順向電流）

40

mA

Continuons Forward Current(連續工作電流）

20

mA

Reverse Voltage(反向電壓）

5

V

Operation Temperature Range(工作溫度）

（-40℃）

（-80℃）

Storage TemPerature Range(儲存溫度）

（-40℃）

（-80℃）

Lead Soldering TemPerature（焊溫度）

（-60℃ for5 seconds(260度不超過5）

Electrical/Opticd characteristics at TA>25℃(光電參數 TA>25℃)

Parramtter(參數）

sxmbol標準

min 最小值

typ 中間值

Max 值

Unit 單位

Test couditian測試條件

Luminous Intensity(亮度)

IV

200

700

mcd

IF=20mA

Luminous flux(光通量）

Φ

LM

IF=20mA

wave Lemgth(波長)

入

585

595

nm

color temperature(色溫）

CCT

K

IF=20mA

Forward Voltage（正向電壓）

VF

1.8

2.2

V

IF=20mA

Reverse Current(反向電流)

IR

5

μA

VR=5V

Color renderinging dex （顯色指數）

CRI (Ra)

％

IF=20°

注 意：

NOTES:

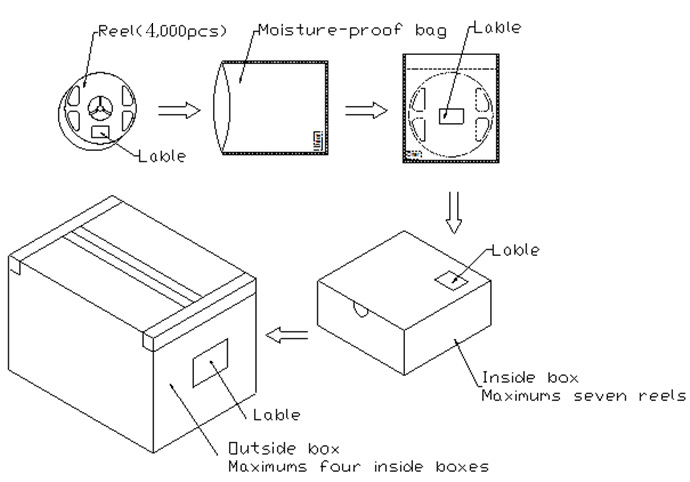

卷 軸 產 品（ 產 品 數 量 是 4000 個 ） 與 干 燥 劑 包 裝 在 一 個

Reeled products (numbers of products are 4,000pcs) packed in a seal off moisture-proof

密 封 防 潮 袋，一 個 內 包 裝 盒 （ 規 格：約240mm x 約 240mm x 約

bag along with a desiccant one by one, Seven moisture-proof bag of maximums (total maximum

80mm) 內 最 多 包 裝 7 個 防 潮 袋（ 共 最 多 28，000 個 產 品）。

number of products are 14,000pcs) packed in an inside box (size: about 240mm x about

一 個 外 包 箱（ 規 格：約440mm x 約 265mm x 約 450mm) 內 最 多 包

240mm x about 80mm) and ten inside boxes of maximums are put in the outside box (size:

裝 10 個 內 包 裝 盒 且 與 緩 沖 器 材 一 起 包 裝 且 與 緩 沖 器 材

about 440mm x about 265mm x about 450mm) Together with buffer material, and it is packed.

一 起 包 裝 （ 零件編碼 ，批號 ，數 量 應 出 現 在 防 潮 袋 的 標

(Part No., Lot No., quantity should appear on the label on the moisture-proof bag, part

簽 上， 零 件 編 碼 及 數 量 都 應 印 在 紙 箱 標 簽 上。）包 裝 此 產

No. And quantity should appear on the label onthe cardboard box.) The number of the

品 共 有 三 個 步 驟

loading steps of outside box (cardboard box) has it to three steps.
