快速！10倍于傳統測量儀器

影像測量儀、工具顯微鏡、投影儀等由于視野很小，在測量時必須一動移動坐標臺一邊逐個位置進行測量，極為耗時。O型圈尺寸測量儀

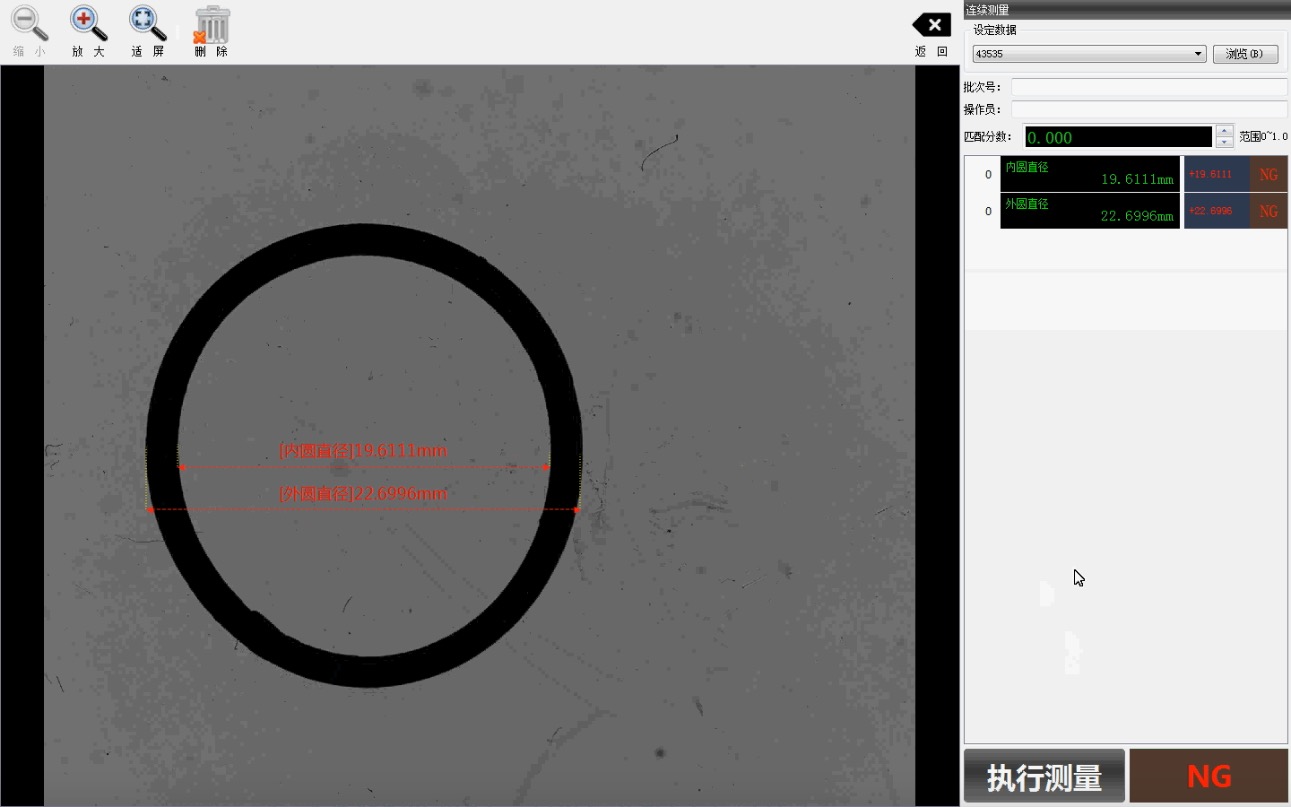

成像范圍達?250mm，此范圍以內的O型圈可整體成像，按一鍵即可瞬間一次性完成外徑，內徑，線徑，同心度等所有尺寸的測量。

周長換算直徑，還原真實尺寸

O型圈屬柔性物體，極易變形，非真圓。影像測量儀、投影儀等測量直徑時，只在圓邊上選取若干點，擬合出真圓來側定直徑，必然存在較大誤差。O型圈尺寸測量儀即可選擇以擬合的方式，又可以測周長的方式換算直徑。

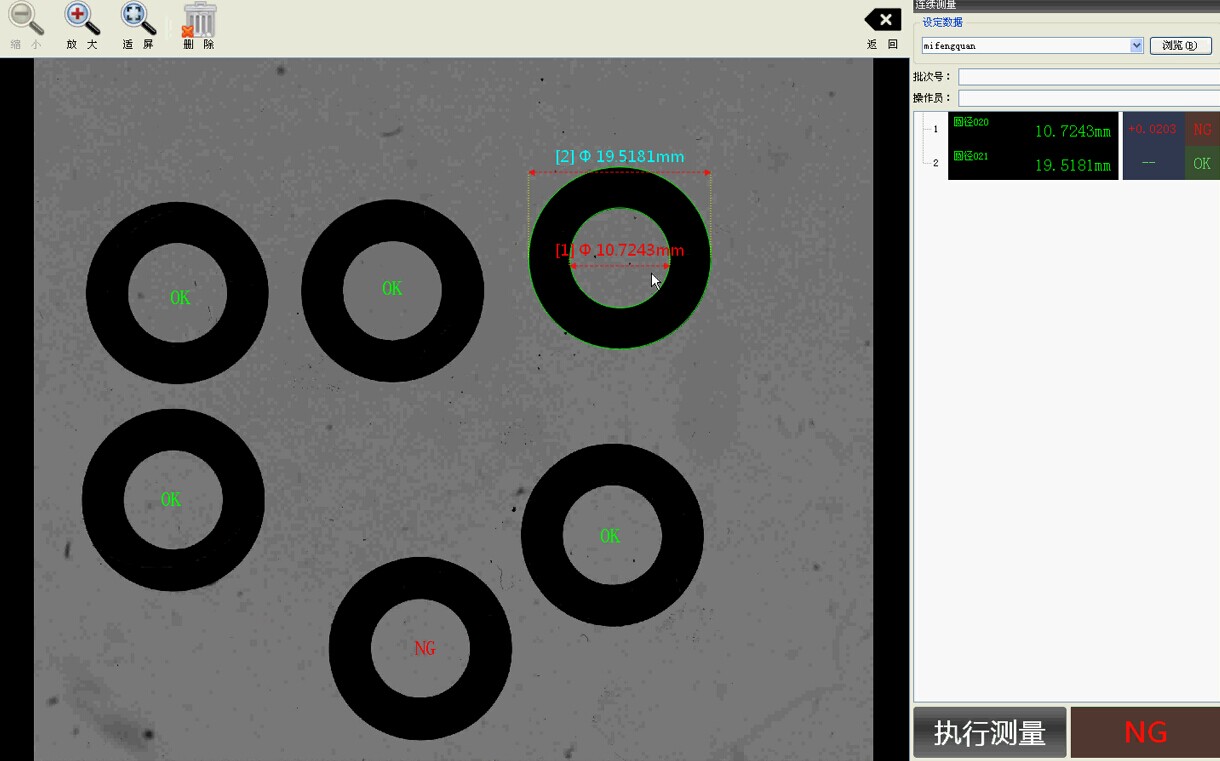

一次可同時測量多個

可以一次性在平臺上放置多個O型圈，對放置的位置無任何要求。軟件對每個工件的位置進行鎖定，一次性同時測量，大大提高測量效率。

可以測量各類異形件

軟件包含了多種測量工具，除了實際存在的點，線，圓等基本圖形工具外，還可擬合出各類虛擬的輔助工具，通過這些測量工具，輕松完成各類狀形各異的零件的尺寸測量。

技術參數：

型號

SOVG250

SOVG220

SOVG170

SOVG120

SOVG100

測量范圍（mm）

Φ250

Φ220

Φ170

Φ120

Φ100

測量精度（μm）

±15

±10

±10

±7

±5

景深（mm）

70

70

50

30

20

圖像傳感器

500萬像素

軟件

OVG O型圈專用測量軟件

工作環境

溫度5~35℃ 濕度20~80%

保質期

一年

產品功能：

測量功能

O型圈直徑（擬合圓直徑，周長換算直徑可選）、線徑、圓心距、橢圓度等等

異型件測量

可點，線，圓，弧，角度等多種測量工具和要素，對圖像上的兩點距離，線距，圓直徑，角度，弧度，R角，點線距離等幾乎所有的二維幾何測量。

報告導出

EXCEL方式報告導出

統計分析

總數量、OK數、NG數、合格率、最小值、平均值、6σ 、 4σ 、 3σ 、 CP 、CPK等等

公差計算

輸入標準值和公差，軟件自動計算出實際值與標準值之間差值

報警功能

自動識別合格/不合格（OK/NG），并報警提示
