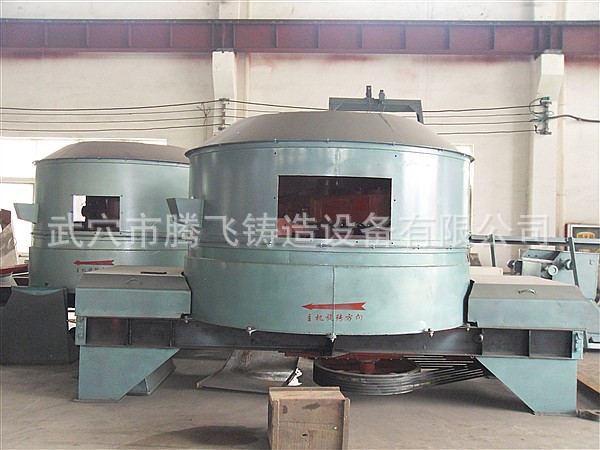

行星式輪碾混合機是聚輪碾和攪拌為一體的多功能機，它適應混合各種干濕物料及膠狀物如耐火泥、黏土、粉煤灰，尾礦渣、爐渣、型砂等，廣泛地用于耐火材料，陶瓷，建材等行業。其工作程序是電機帶動立軸上的行星箱，行星箱兩端之下各裝有一組攪拌鏟，攪拌鏟以一定的速度繞立軸作順時針方向公轉，同時兩組攪拌鏟（每組三塊或四塊鏟板）分別以一定的速度繞各自的軸芯作逆時針方向自轉，另外兩只碾輪按順時針方向?qū)Σ粩喾瓌拥奈锪线M(jìn)行碾壓。這種工作方式同時具備了碾壓，搓揉，攪拌功能，具有快速均勻，不結團，無死角，能耗低的特點，是國內幾種同類機型無法同時具備多種特點于一身的新型輪碾攪拌設備。攪拌效果好、生產效率高、節能效果顯著、密封性好、無環境污染，適應性強。

經生產實踐證明，本設備技術性能優于國內同類產品，可替換各行業的碾煉設備（如濕碾機，大石碾）和攪拌設備（如混泥土強制攪拌機，S114、S116、S118），是碾煉、攪拌設備中理想的更新?lián)Q代產品。

本設備可根據用戶使用要求對碾輪、行星攪拌鏟等部件進行拆缷和改裝，也可預訂具有特殊功能的結構裝置，如加熱保溫型，耐腐型，真空型等。

主要技術參數

型號

LNX-2500

型

LNX-2000

型

LNX-1600

型

LNX-1200

型

LNX-800

型

LNX-500

型

LNX-300

型

LNX-200

型

混合盤規格(mm

Ø3000×450

Ø2900×450

Ø2700×450

Ø2400×450

Ø2200×360

Ø1800×300

Ø1500×340

Ø1200×260

混合盤容量(L)

2500

2000

1600

1200

800

500

300

200

每次投料量

2500

2000

1600

1200

800

500

300

200

每拌時間min

3-5

3-5

3-5

3-5

3-5

3-5

3-5

3-5

行星攪拌鏟數量

2×(每組4塊)

2×(每組4塊)

2×(每組3塊)

2×(每組3塊)

2×(每組3塊)

2×(每組3塊)

2×(每組3塊)

2×(每組3塊)

碾輪規格(mm2件

Ø1000×300

Ø1000×300

Ø900×280

Ø760×220

Ø730×220

Ø570×220

Ø480×140

Ø415×115

碾輪重量(kg )

1200×2

1200×2

1000×2

800×2

600×2

450×2

250×2

180×2

電機功率KW

55

45

37

22

18.5

15

11

7.5

生產能力(t/h)

35

30

20

14

10

6

4

2.5

外型尺寸

4.6×3.1×2.5

4.4×3.4×2.8

4.4×3.2×2.8

4×3.2×2.4

4×2.6×2.3

3×2.3×1.9

2.9×1.9×1.1

2.6×1.6×1.5

整機重量

Kg

15000

12500

10000

8000

5500

4500

3250

2500
