供應精靈鼠網絡尋線儀 尋線器 巡線儀 網絡測線儀 測線器 【名稱】網絡電話尋線儀

【型號】801

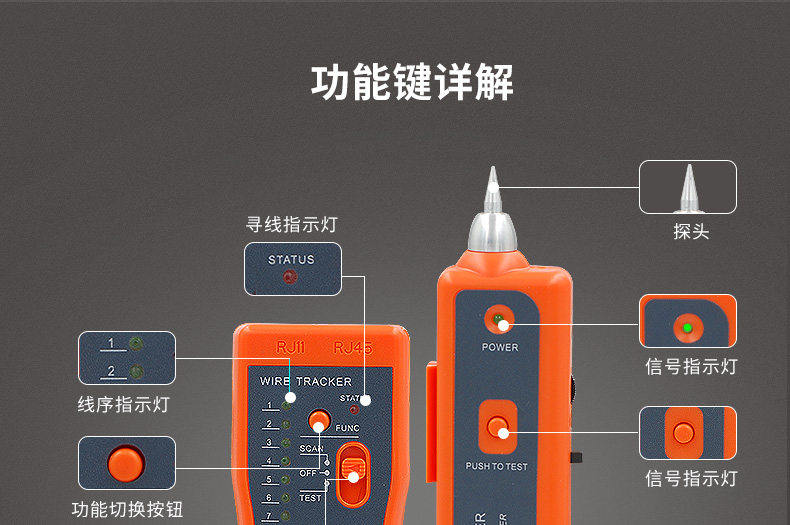

【主要功能】 通過鱷魚夾線可測試開路、短路； 通過鱷魚夾線可測試直平電流的正負極；

?低電壓提示功能，當9V的電池電量低于6.5V時將出現低電量提示；

?延時自動關機功能。若停歇15分鐘不操作，尋線儀便自動關機，節省電池。

?照明功能：方便在黑夜或黑暗的環境下正常作業。接收器側邊有“OFF/ON”，為開關檔；

?耳機功能；方便在嘈雜、或長距離尋線聲音微弱時使用。接收器側邊有一小圓孔，為耳機插孔；

?音量可調功能；方便在交換機、路由器、配件架上多線緊密相連時，通過調節音量大小來找到目標線。音量調節開關位于接收器右側。

【產品介紹】

智能音頻尋線器是在總結長期實踐經驗的基礎上，突破常規概念，采用獨特的數據傳輸技術設計而成的多用途通信線路查對器。它具有尋線、對線及線路狀態測試三大功能，具有快捷、準確的特點，是通信線路安裝、維護工程技術人員的實用工具。廣泛應用于電話系統，計算機網絡及其它涉及金屬導線線路的場合。

尋線器由信號震蕩發聲器和尋線器及相應的適配線組成。它是網絡線纜、通訊線纜、各種金屬線路施工工程和日常維護過程中查找線纜的必備工具。它可以迅速，高效地從大量的線束線纜中找到所需線纜。

【工作原理】

將尋線器信號震蕩發出的聲音信號通過RJ45/RJ11通用接口接入目標線纜的端口上，至使目標線纜回路周圍產生一環繞的聲音信號場。利用高靈敏度感應式尋線器很快在回路沿途和未端識別它發出信號場，從而找到這條目的線纜。

【功能】

尋線器由于它是利用了感應尋線原理來尋找線纜，所以它不需打開線纜的絕緣層，在線纜外皮上的不同部位找到它。利用這一原理可以在線纜群束中，地毯下、裝飾墻內、天花上迅速找到所需電纜以及它的斷點的大概位置。

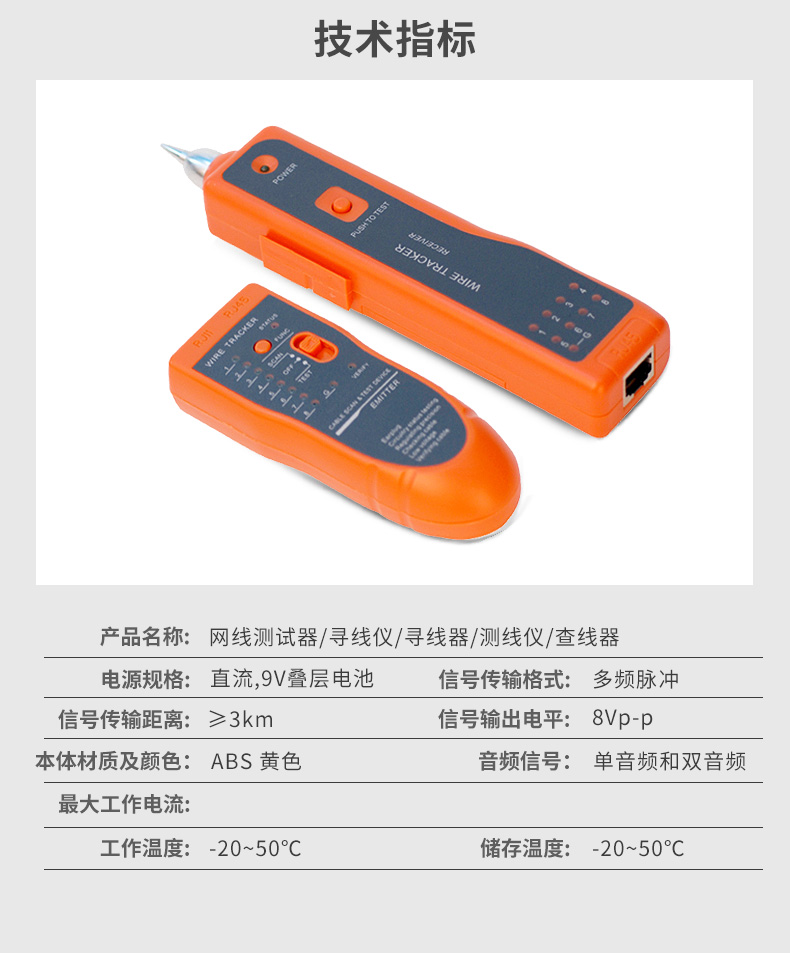

【技術指標】

1.產品名稱：多用途通信網絡查線器—也叫音頻尋線器；

2.電源規格：直流，9V疊層電池；

3工作電流：≤10mA 接收器≤30mA；

4.信號傳輸格式：多頻脈沖；

5.信號輸出電平：8Vp-p；

6.信號傳輸距離：≥3km；

7.工作溫度：-20~50℃；儲存溫度:-20~50℃；

8.音頻信號：單音頻和雙音頻；

9.本體材質及顏色：ABS，紅色

【典型應用】

◆電信網絡線路工程和日常維修

◆計算機網絡線路工程

◆其它金屬導線線路工程和維護工作

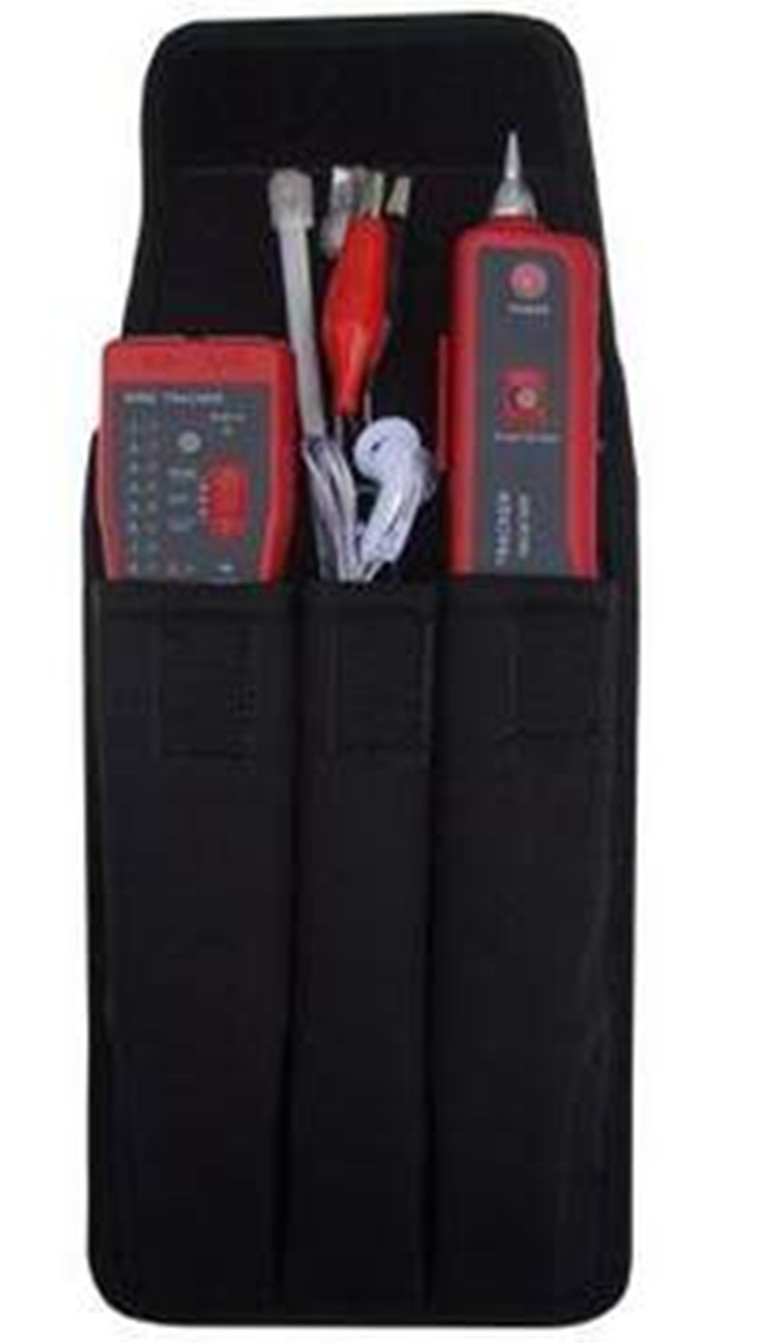

【標準配置】 1臺工具包1個

接收器1臺彩盒1個

9V疊層電池2個RJ45-RJ11轉接線1條

RJ45-RJ45轉接線1條RJ11-夾子轉接線1條

耳機1副使用說明書1份
