1.產品特點

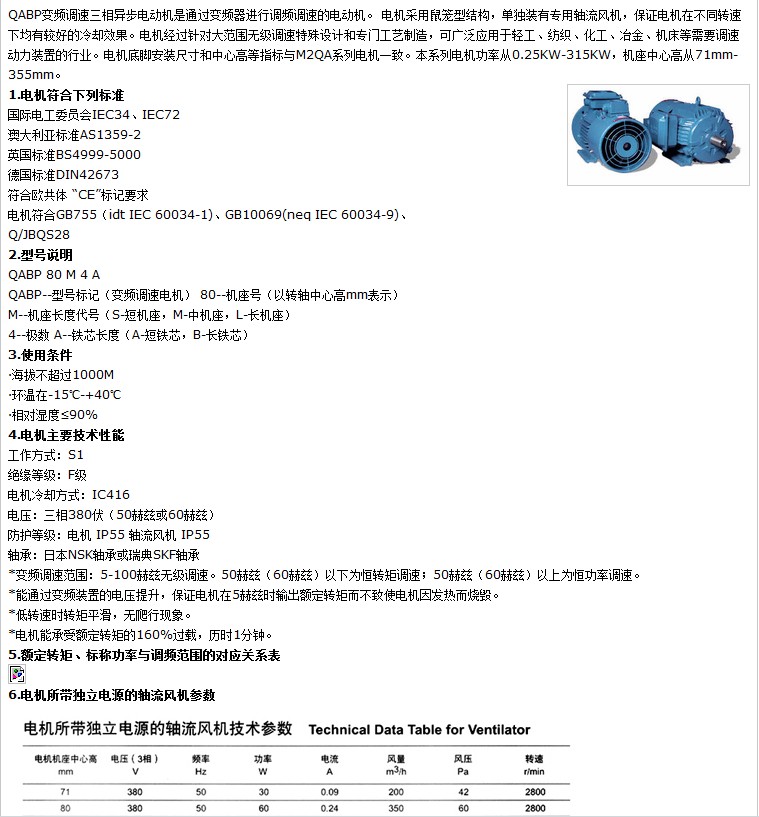

QABP系列變頻調速電機吸收了德國、日本等******產品之優點，應用計算機輔助設計技術進行設計?？膳c國內外同類型變頻裝置配套，互換性、通用性強。電機采用鼠籠型結構，運行可靠，維護方便。電機單獨裝有軸流風機，保證電機在不同轉速下均有較好的冷卻效果。電機絕緣采用***上廣為使用的F級絕緣結構，提高了電機的可靠性。電機的功率、底腳安裝尺寸和中心高等對應指標與QA系列異步電機完全一致。本系列電機可廣泛應用于輕工、紡織、化工、冶金、機床等需要調速轉動裝置的行業中，是一種理想的調速動力源。

本系列電機功率從0.25千瓦-200千瓦，機座中心高從71毫米-315毫米。

3.電機所帶獨立電源的軸流風機參數

4. 制動器參數

*電機根據用戶需要安裝電磁式制動器，構成變頻制動電機。
注：空載制動時間為直流側切斷制動器電源的制動時間
A類制動器-進口制動器（德國Lenze)，防護等級IP54
B類制動器-國產制動器，防護等級IP23
電機帶制動器型號標注為：
QABPEJ-安裝進口制動器
MQABPEJ-安裝國產制動器

5.編碼器
電機根據用戶需要安裝各種光電編碼器，以滿足用戶對電機調速和控制的需要。
光電編碼器基本配置為歐姆龍產品，E6C2和E6B2系列

電機帶編碼器，型號標準為在基本型號后加尾注號J41。QABP--J41



6.振動及噪音

7.軸承型號(NSK軸承） （可選SKF軸承）、出線孔尺寸
標準軸承型號 電纜接口
中心高 極數 D-end N-end mm
71M 2,4 6202-VVC3 6202-VVC3 M24*1.5
80M 2,4,6 6204-DDUC3 6204-DDUC3 M24*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 M30*2
112M 2 6207-ZZC3 6206-ZZC3 M30*2
4,6,8 6207-DDUC3 6206-DDUC3 M30*2
132S 2 6208-ZZC3 6207-ZZC3 M30*2
4,6,8 6208-DDUC3 6207-DDUC3 M30*2
132M 2 6208-ZZC3 6207-ZZC3 M30*2
4,6,8 6208-DDUC3 6207-DDUC3 M30*2
160M 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2
160L 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2
180M 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2
180L 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2
200L 2,4,6,8 6312-ZZC3 6212-ZZC3 M48*2
225S 4,6,8 6313-ZZC3 6213-ZZC3 M48*2
225M 2 6313-ZZC3 6313-ZZC3 M48*2
225M 4,6,8 6313-ZZC3 6313-ZZC3 M48*2
250M 2 6314/C3 6314/C3 M64*2
250M 4,6,8 6314/C3 6314/C3 M64*2
280S 2 6316/C3 6316/C3 M64*2
280S 4,6,8 6316/C3 6316/C3 M64*2
280M 2 6316/C3 6316/C3 M64*2
280M 4,6,8 6316/C3 6316/C3 M64*2
315S 2 6317/C3 6317/C3 2-M64*2
315S 4,6,8 6319/C3 6319/C3 2-M64*2
315M 2 6317/C3 6317/C3 2-M64*2
315M 4,6,8 6319/C3 6319/C3 2-M64*2
315L 2 6317/C3 6317/C3 2-M64*2
315L 4,6,8 6319/C3 6319/C3 2-M64*2
355M 2 6319M/*** 6319M/*** 2-M64*2
355M 4,6,8 6322/C3 6319/C3 2-M64*2
355L 2 6319M/*** 6319M/*** 2-M64*2
355L 4,6,8 6322/C3 6319/C3 2-M64*2

注：根據用戶要求，可以在非驅動端安裝絕緣軸承，以消除軸電流的影響，提高軸承壽命。8.軸流風機出線孔

9.訂貨須知
·訂貨時請注明電機型號、額定功率、額定電壓、額定頻率、安裝型式。
·若對電機極數、電壓等級、調速特性、絕緣等級、防護型式、安裝尺寸
　冷卻方式等有特殊要求，請在訂貨時說明，另行商議。
·需安裝制動器、編碼器、或同時帶制動器、編碼器、需訂貨時說明。
·用戶應根據自己選用的變頻器及相應配置，考慮電機是否安裝絕緣軸承；
　安裝絕緣軸承，訂貨時應說明。
