團批！廠家***數顯儀表/智能數有功功率表【歡慶1688開業】

一、活動說明

安捷倫電子儀表有限公司***回饋廣大客戶厚愛，特參加歡慶阿里巴巴1688開業促銷活動，推出此款產品參加團批促銷！

該產品在活動開始后三天內拍下付款有效！100件起批，不限購買次數，所有買家購買的數量達到組團要求才算成功哦！

產品運費由買家承擔，請參考運費說明，和我們溝通確認后，再填寫運費進行下單！

有購買意向的客戶請抓緊時間，欲購從速，售完即止！

注意！！如果到活動截止時，訂購量未得到組團要求，買家只能以原***購買產品，買家可以申請退款，我們會配合同意退款申請；或買家可聯系我們協商，補足差價后進行購買！（需要其他智能數顯電流、電壓、功率因數、頻率、轉速等電測儀表請跟廠家旺旺、QQ：7、手機：聯系）

二、產品概述

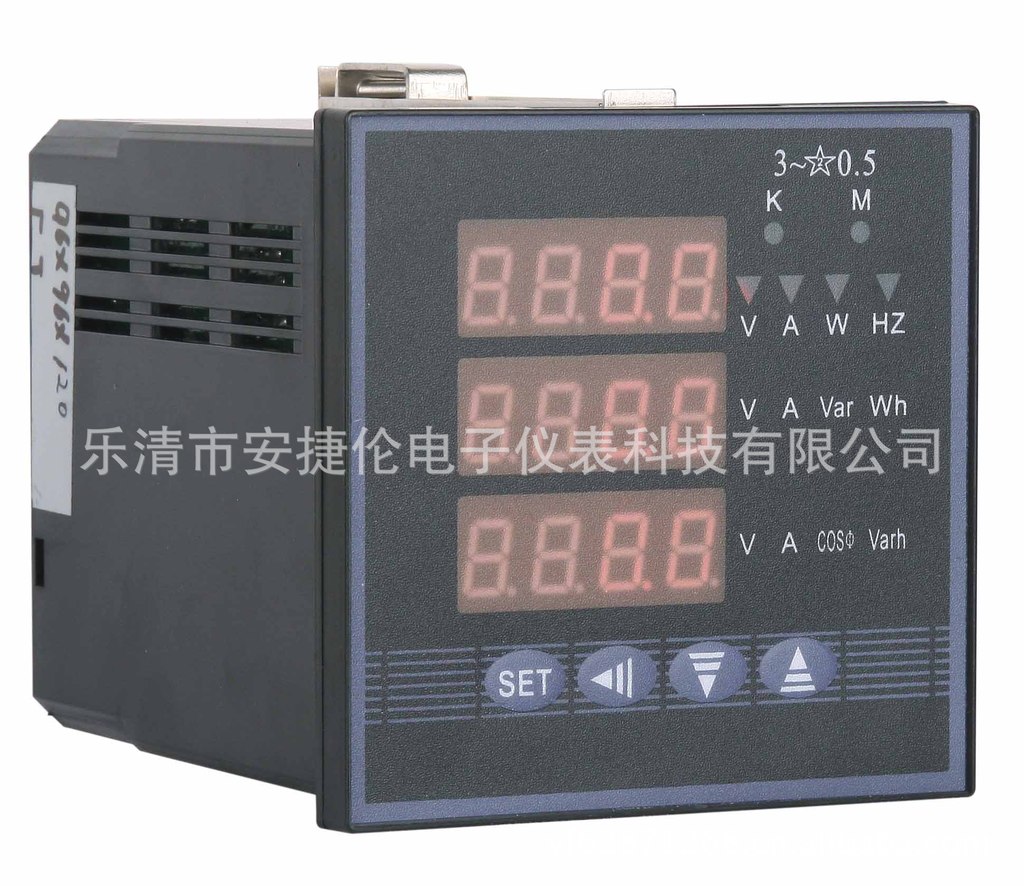

安捷倫ARL19系列智能數顯電測儀表，適用于電力電網、自動化控制系統中對三相電流、三相電壓、直流電流、直流電壓、功率（有功、無功）、頻率、功率因素等電參量的測量和顯示，具有顯示直觀、精度高、穩定性好、抗振動能力強等優點，CPU數字化處理，交流真有效值（RMS）測量，CT倍率面板可設、正四位LED顯示、精度等級達到0.2-05.級。并帶有通訊接口、模擬量輸入、模擬量輸出、繼電器輸出控制等功能。

三、主要技術指標

項 目

指 標

精 度 等 級

電壓、電流表為0.5、0.2級；頻率表為0.2級；功率、功率因數表為0.5級

顯 示

正4位LED顯示，同時顯示三電流IA、IB、IC；三電壓UA、UB、UC；組合UIF(P、Q、H)

輸 入

標稱輸入

電流

電流AC1A、AC5A、DC20mA等

電壓

電壓AC100V、AC220V、AC380V、DC75mV等

過量程

持續：1.2倍，瞬時：電流10倍（5秒），電壓2倍（10秒）

頻率

45-600Hz

電源

工作電源

開關電源：AC、DC80~265V，線性電源：AC220V±5%

功耗

＜3VA

絕緣強度

AC 2kV

絕緣電阻

≥100MΩ

平均無故障工作時間

≥50000h

工作條件

環境溫度：-10~55℃，相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m

繼電器輸出

繼電器觸點容量：3A 250VAC/3A 30VDC。

繼電器可工作在上限報警，下限報警，上下限報警工作方式，報警設置值為二次測值，在設置時，要把一次測值轉化為二次測值來設置，報警的設置值=報警值/CT倍率。

2、變送輸出

提供一路模擬量變送輸出，模擬量變送輸出信號可為0~20mA、4~20mA、0~5V、1~5V、

0~10V等。

電氣參數：精度0.5級；電流輸出時，負載電阻＞510Ω、電壓輸出時，負載電阻＞100KΩ。

3、通訊模塊

通訊協議及特點：

RS485接口：電氣連接三線連接，即A,B,OV(信號地)：連接類型異步，半雙工；

***標準Modbus-RTU協議，儀表地址：1~247，波特率：2400、4800、9600，數據格式：10位異

步通訊方式（1個起始位，8個數據位，1個停止位，無奇偶校驗位）；

本機目前開放了03H，04H讀命令（用來讀測量數據），10H寫寄存器命令，03H,04H讀命令功能相同，如果儀表接應到的命令有錯，儀表將不響應。

四、產品尺寸：

外形代號

面框尺寸（mm）

開孔尺寸（mm)

安裝總長(mm)

對應指針表型號

1

160x80

151x71

80

16槽形

2

120x120

111x111

80

42方形

3

80x80

76x76

75

6方形

4

120x60

116x56

80

46槽形

5

96x48

92x44

110

5槽形

9

96x96

91x91

70

9方形

A

72x72

67x67

85

61方形

D

48x48

45x45

80

微方形

（下訂單時需要說明外形代號、單顯三顯，特殊技術需求請跟廠家旺旺、QQ：7、手機：聯系）
