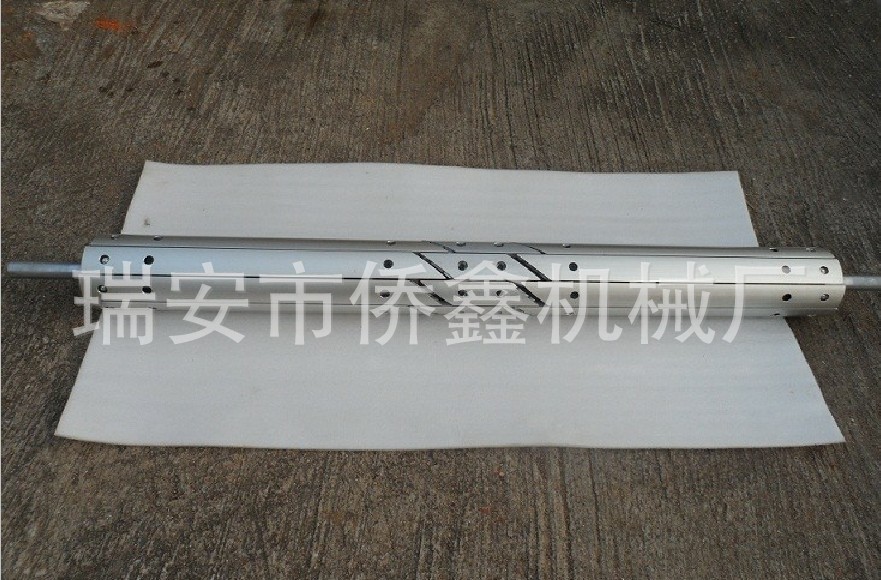

鋁合金開幅輥-(鋁合金移動片展平輥)

1、結構原理
主要由外層弧形鋁合金空心片、輥筒、傾斜輪及芯軸等組成。
在輥筒的表面排列著三組弧形鋁合金空心片，中間一組固定在輥筒上，兩側各組鑲嵌在輥筒的孔槽中，端部連接在兩側的向外傾斜的轉輪上。當片材跟隨輥體旋轉時片材帶動傾斜輪旋轉，傾斜輪又帶動片材向外、向內作往復移動。片材從0°轉到180°時向外移動，從180°轉到360°時向回移動。基材在包繞0°-180°中的片材時，受到向外移動片材的軸向拉伸而得以展平。

2、特點
●　橫向拉伸展平，展平能力強、能承受較大基材的拉力、對較厚基材也能有效展平
●　安全可靠、耐用、安裝簡便、易于維修
●　軸承座有兩種型式可供選擇
●　展平調試簡單，只需稍轉芯軸便可，一次調好對各種原因引起的皺折均能消除。無需經常調節。廣泛應用于紡織、印染、印刷、造紙、薄膜、復合、涂層、無紡布等行業中的中低速生產 。

３、技術參數

128

150

輥面長度

600—2800mm

800—3500mm

芯軸直徑

35

45、50、55

展幅

0—25mm

0—30mm

線速度
