WF67K數控折彎機技術參數 型號 公稱壓力(k n) 長度 立柱間距 喉口深度 滑塊行程 開啟高度 主機器重量 外形尺寸L×W×H專為剪板機設計的、低成本、高精度、高性能的數控系統 鍵盤控制視角高反差液晶顯示選用堅硬鋼板接結構骨架,熒幕圖形顯示折彎工件外形,自動計算折彎工件材料展開長度

一個數控軸控制后擋料（X軸分辨率0.1) 三個模擬軸控制刀片間隙、剪切長度、上死點和剪切角

五個數字輔助功能及剪切過程中后擋料退讓 公英制轉換，多種語言文字供選擇

電腦自動模擬工件折彎順序（DA）,折彎前折彎后工件屏幕變化顯示,折彎力噸數計算機自動調整工作壓力

折板點后擋料后退避料功能,后擋板延遲動作功能,滑板上升下降速度可無級調整

上刀模開距可及慢速度距離均由電腦自動設定,各種角度包括圓弧均可由同一組刀模作業完成

滑板左右邊各裝配德國HEIDEN HAIN 光學尺兩組定位精度0.01MM；

手動、半自動及全自動操作模式選擇,本機可裝配的各種數控系統

Delem DA-61

12英寸的CRT單色顯示，二維圖形編程 工作、模具、機床外形按1：1：1顯示 1000個程序行，90個模具

自動工序計算，全方位的干涉顯示 可控制12個軸

Delem DM-51

7英寸LCD顯示，240×320點陣 可控制四個軸含撓度補償C軸 容易操作的界面，折彎角度直接輸入

自動壓力、撓度計算，后擋料自動定位 所有軸的定位控制精度可達0.01 全功能診斷程序和示教功能

含中文顯示的多種語言文字 懸掛式安裝和面板安裝兩種方式供選取

Delem DM-４1

單軸數控系統，也可用于單軸折彎機 8×7段清晰LED顯示 程序計數功能 米/英尺轉換，自我診斷功能

單軸控制精度可達0.01 后擋料自動退讓（可設計剪切前或后退讓） 手動、自動、半自動三種操作模式

可選配伺服電機或單/雙機速交流電機

綜合測試監控器 任選串口接口（RS232或RS422） 可以為客戶要求配置不同型號擺式剪板機CNC數控后擋料系統

7、液壓系統全部采用插裝閥控制，運行快速穩定，液壓主要元件采用上海液壓件二廠。

8、液壓泵采用航天標準低噪音內嚙合齒輪泵NT3系列

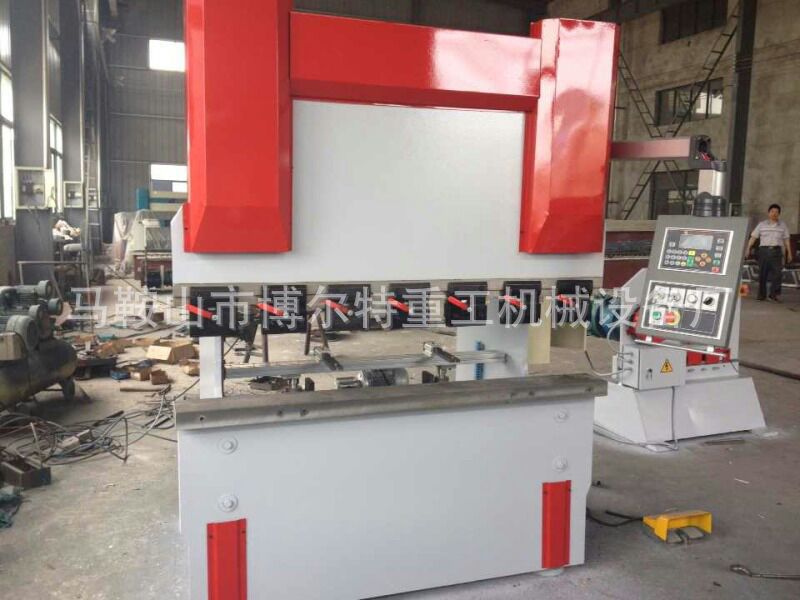

液壓扭軸伺服數控折彎機（x/y軸控制）

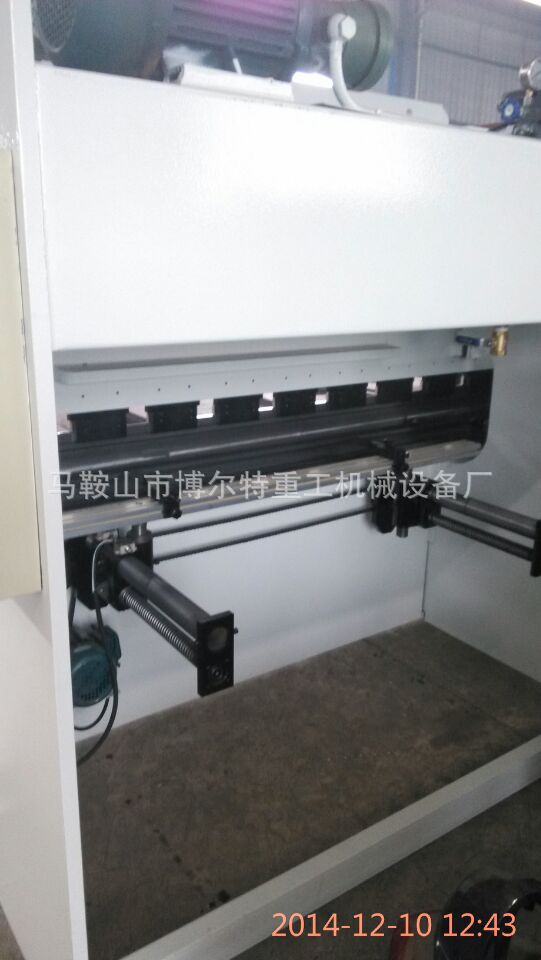

、料架前后移動，逃料可編程，加工數量計數，斷電記憶，公/英制轉換。WC67K系列液壓板料折彎機可配置多種型號專用數控系統：MD11-1.DA41、DA56,E21+、MD20,S525等；具有多工步編程功能，能夠?qū)崿F(xiàn)多步程序自動運行、連續定位，實現后擋料及滑塊位置自動調節；折彎計數， 實時顯示加工數量，斷電記憶后擋料滑塊位置、程序及參數；后擋料采用進口滾珠絲杠和直線導軌，確保了后擋料的定位精度，機器加工精度更高。

主要型號有：

WC67K-30/1600 40/1600 30/2000

WC67K-40/2200 40/2500 40/3200

WC67K-63/2500 63/3200

WC67K-80/2500 80/3200 80/4000

WC67K-100/2500 100/3200 100/4000

WC67K-125/2500 125/3200 125/4000

WC67K-160/2500 160/3200 160/4000 160/5000

WC67K-200/2500 200/3200 200/4000 200/5000 200/6000

WC67K-250/2500 250/3200 250/4000 250/5000 250/6000

WC67K-300/2500 300/3200 300/4000 300/5000 300/6000

WC67K-400/3200 400/4000 400/5000 400/6000

WC67K-500/3200 500/4000 500/5000 500/6000
