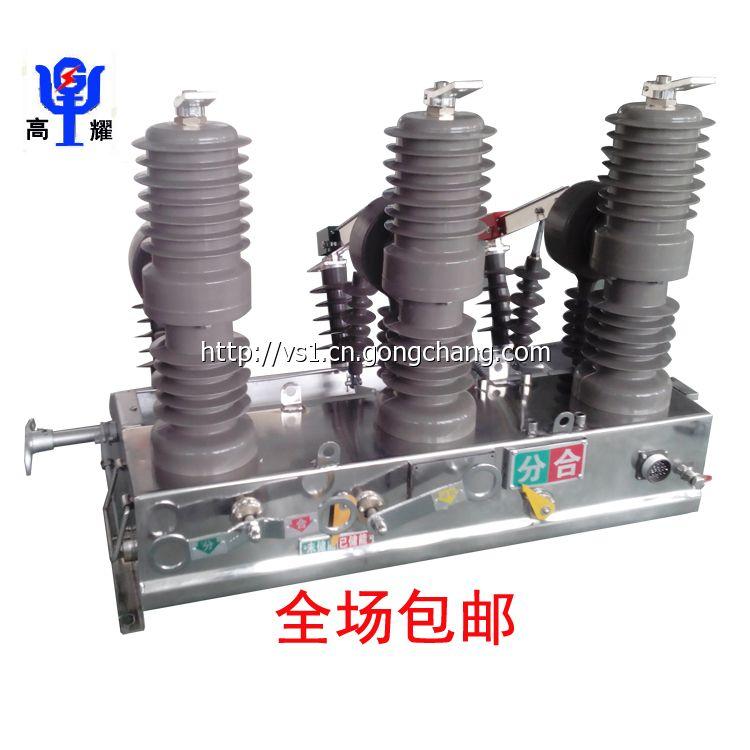

zw32-12看門狗

zw32-12看門狗開關

zw32-12看門狗價格

zw32-12看門狗原理

zw32-12看門狗廠家

zw32-12看門狗圖片

1、zw32-12看門狗概述

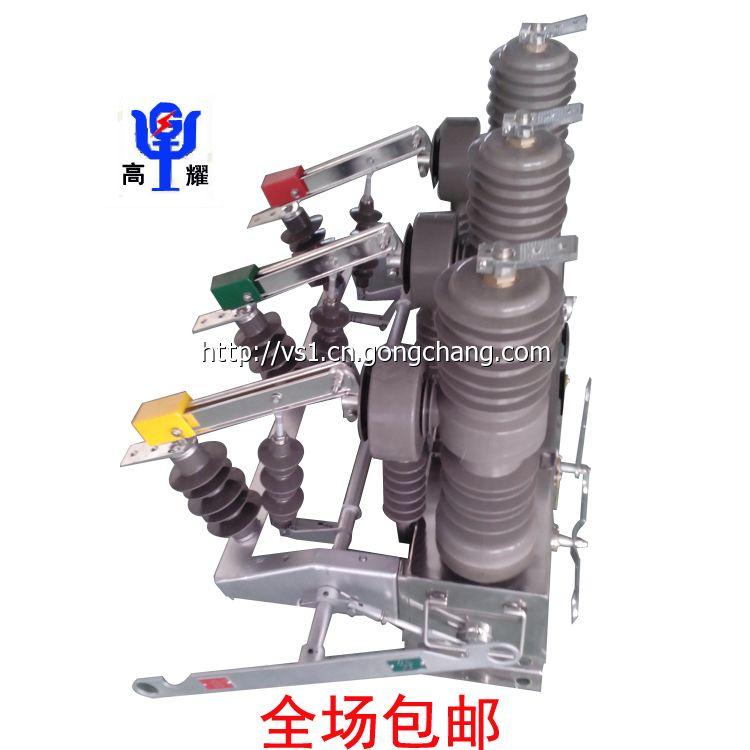

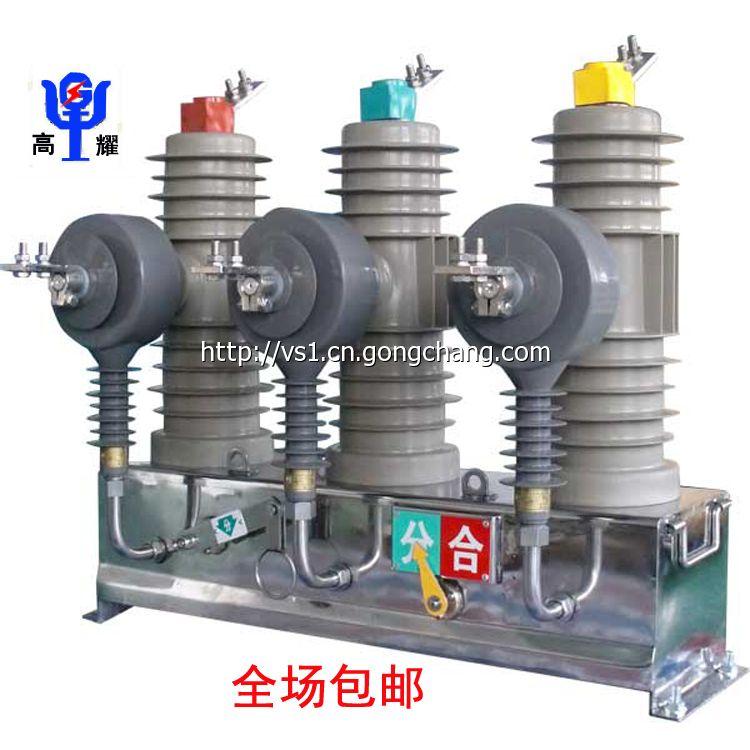

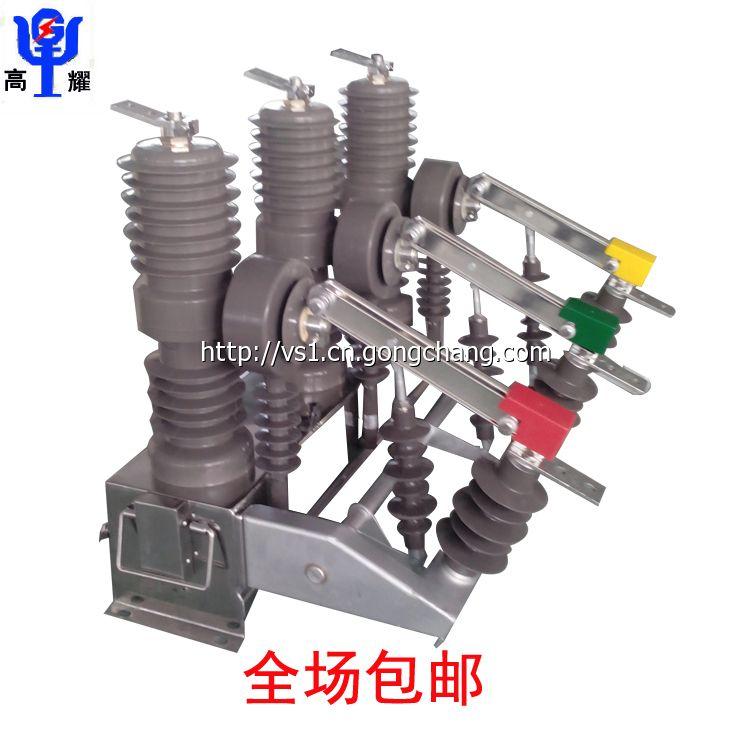

ZW32-12高壓真空斷路器采用了獨特設計的彈簧機構和高可靠性的智能控制器構成。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用，并具有0～3次自動重合閘。

???極高的可靠性

???在整個壽命期間完全免維護

???具有高機械壽命和電壽命

???整機體積小，重量輕，便于安裝

???具有標準繼電保護和快速自動重合閘功能

1.1 zw32-12看門狗使用條件

???周?chē)諝鉁囟龋?30℃～ 60℃；

???海拔高度：不超過3000米；

???風速不超過34m/s；

???來自開關設備和控制設備外部的振動或地動是可以忽略的；

???污穢等級：Ⅳ級；

???儲存溫度-40℃～ 85℃。

1.2 zw32-12看門狗技術參數

斷路器的主要技術參數

序 號 項 目 單 位 數 值

1 額定電壓 kV 12

2 額定電流 A 630

3 額定頻率 Hz 50或60

4 工頻耐壓1min（濕）（干）

相間、對地/斷口 kV 30 42/49

5 雷電沖擊耐受電流（峰值）

相間、對地/斷口 kV 75/85

6 額定短路開斷電流 kA 20

7 額定短路關合電流（峰值） kA 50

8 額定峰值耐受電流 kA 50

9 4S短時耐受電流 kA 20

10 額定操作循環 分－0.1s－合分－3s－合分-6s合分-60s恢復

11 額定短路電流開斷次數 次 30

12 機械壽命 次 30000

13 永磁機構控制電壓 V DC220

14 二次回路1min工頻耐壓 KV 2

zw32-12看門狗

斷路器的主要機械參數

序 號 參數名稱 單 位 數 據

1 觸頭開距 mm 9±1

2 觸頭超行程 mm 2.5±0.5

3 分閘速度 m/s 1±0.2

4 合閘速度 m/s 0.6±0.2

5 觸頭合閘彈跳時間 ms ≤2

6 相間中心距離 mm 340±1.5

7 三相分合閘不同期性 ms ≤2

8 各相導電回路電阻 μΩ ＜80

9 合閘時間 ms 25～45

10 分閘時間 ms 20～45

11 重量 Kg 約90

控制器主要技術指標

電

磁

兼

容

特

性 絕緣電阻 ≥10MΩ

絕緣強度 2.5kV

電壓突降和中斷 100%、0.5s IEC 1000-4-1

高頻干擾 串模 1.5kVP IEC 60870-2-2：1996

共模 2.5kVP IEC 60870-2-2：1996

瞬變脈沖群 4.0kVP，1min IEC 60870-2-2：1996

浪涌干擾 4.0kVP，1min IEC 60870-2-2：1996

靜電放電 8kV IEC 60870-2-2：1996

工頻磁場 100A/m IEC 1000-4-8

阻尼震蕩 100A/m IEC 1000-4-8

沖擊電壓 5kV，1.2/50μs IEC60870-2-2：1996

電

源 工作電源 AC220V或100V

功耗 ≤10W

頻率 50Hz或60Hz

額

定

值 電流互感器 5A，功耗
