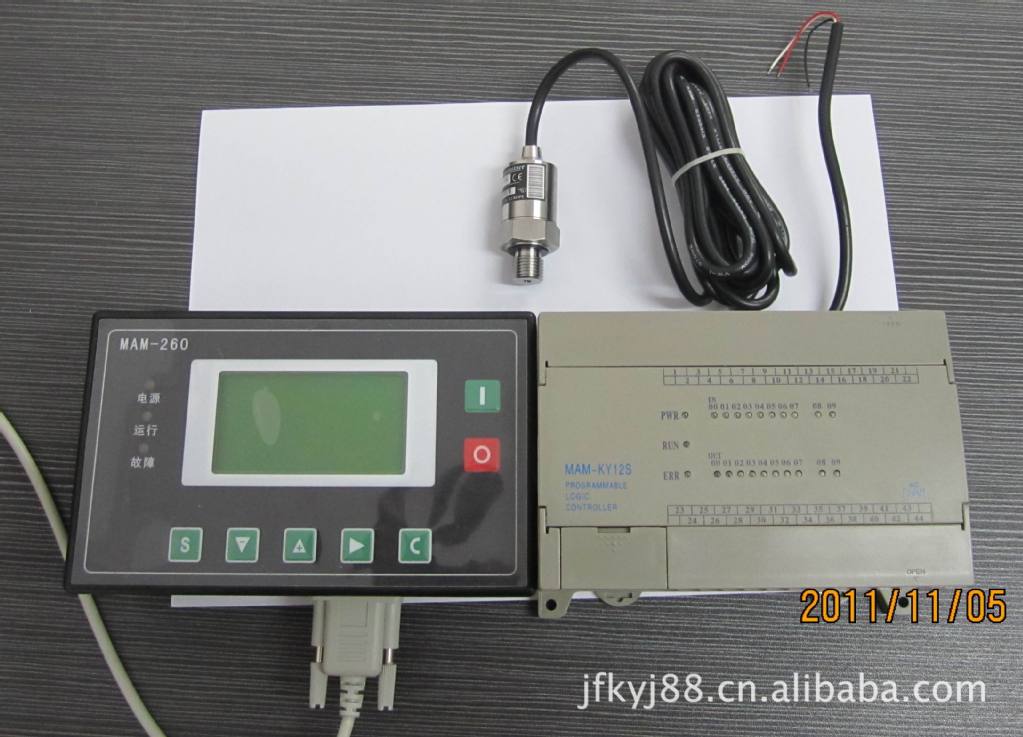

功能及技術參數

1、開關量：9路開關量輸入，10路繼電器開關量輸出；

2、模擬量：二路Pt100溫度輸入，二路4～20mA變送輸入，兩組三相電流輸入（配套CT）；

3、相序輸入電壓：三相380V；

4、控制器工作電源：220V、50Hz、20VA；

5、顯示量程

a）、油溫：—20～150℃；精度：±1℃。

b）、氣溫：—20～150℃；精度：±1℃。

c）、運行時間：0～999999小時。

d）、電流顯示量程：0～999.9A。

e）、壓力：0～1.60MPa。精度；0.01Mpa。

6、相序保護：當保護器檢測到錯相時，動作時間≤2s；

7、電機保護：本控制器對主電機和風扇電機均具有以上五種基本保護功能

①、堵轉保護：起動結束后，當工作電流達到設定電流的四至八倍時，動作時間≤0.2s；

②、短路保護：只要檢測電流達到設定電流的八倍以上時，動作時間≤0.2s；

③、缺相保護：當任何一相電源缺相時,動作時間≤2s；

④、不平衡保護：任何兩相間電流相差60～75%時,動作時間≤5s；

⑤、過載反時限保護特性(時間單位為秒)，見下表。倍數＝I實／I設定

當電機運行電流大于或等于設定電流的1.2倍至3.0倍時按下表的過載倍數及動作時間延時動作
