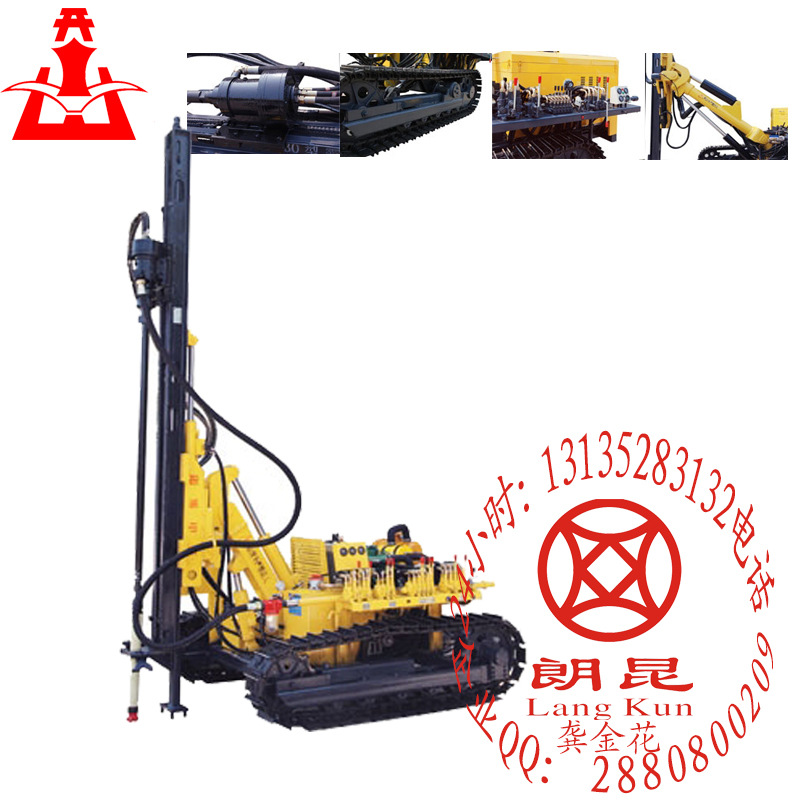

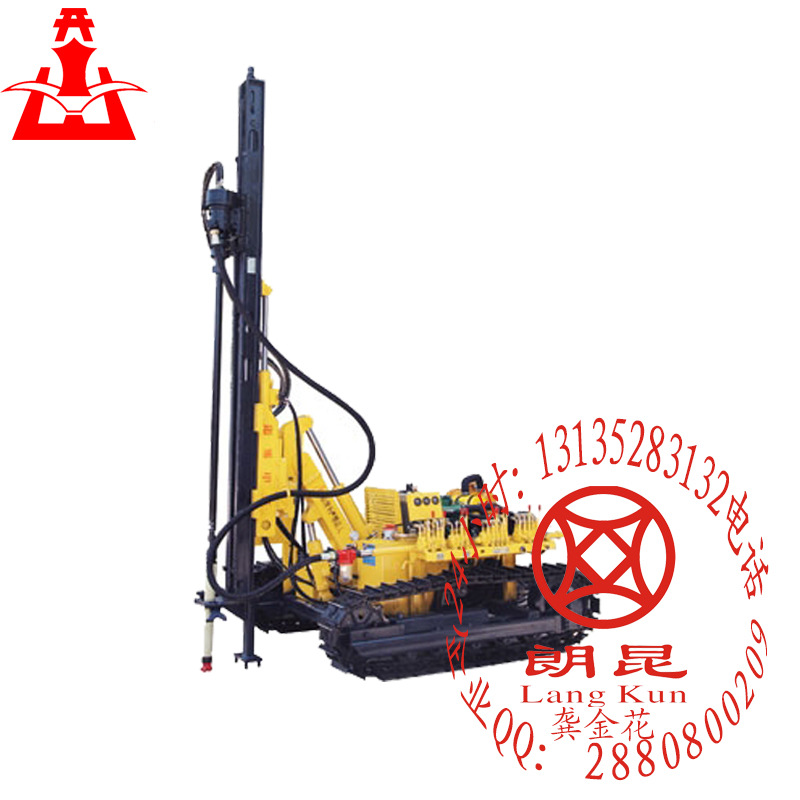

KY100低風壓露天履帶式潛孔鉆車

（1）用途：

KY系列潛孔鉆車和KG系列潛孔鉆車是一種輕型、高效、多功能的鉆鑿孔設備，它主要適用于露天采礦、隧道打孔及其他用途的井孔，尤其適用于山區和巖石地層爆破打孔。該鉆車采用新型液壓技術，配套大扭矩液壓馬達回轉以及大缸徑液壓油缸推進。

（2）工作原理：

KY系列潛孔鉆車和KG系列潛孔鉆車是一種半液壓露天鑿孔設備，他是以柴油機為動力，通過帶動液壓油泵形成高壓油路，通過操縱操縱臺上的各個相關液壓操縱閥，驅動液壓馬達、液壓油缸完成各種預訂動作。

工作時啟動動力，推動操縱臺上的回轉操縱閥手柄，壓力油通過回轉操縱閥驅動回轉器上的回轉馬達轉動。

推動行走操縱閥上的手柄來實現整機前進、后退、轉彎等動作。

推動七連閥上的手柄來控制各個相關油缸及卷揚馬達的動作，完成導軌的俯仰和滑架的伸縮動作以及旋轉馬達的正反轉動作。

推動推進操縱閥上的手柄來實現推進油缸的伸縮動作，帶動鋼絲繩進給和提升。推進油缸收縮、回轉器正轉時，同時打開進氣管路上的球閥將空氣壓縮機供出的壓力空氣供如鉆桿、沖擊器，沖擊器工作并把破碎巖石吹出地面，從而實現從機器破碎巖石連續進給，形成鑿巖穿鑿。

合流操縱閥上的手柄分別與推進和回轉手柄組合使用，可實現回轉器、推進油缸的快速動作。

KY系列露天潛孔鉆車以柴動(電動)為動力，通過液壓傳動實現行走、回轉、推進（提升）和角度調整等動作。

1.開山牌”履帶式露天潛孔鉆車是以氣動、電動或內燃機為驅動動力；主要分為高、中、低風壓的系列產品

2.開山牌”履帶式露天潛孔鉆車可以配置干式或濕式捕塵器進行鑿巖作業，可以有效地降低粉塵對環境的污染，保護作業人員的身體健康。

3.開山牌”履帶式露天潛孔鉆車能夠配置各種型號的潛孔沖擊器，鉆鑿不同孔徑、不同深度、多種方位、多種角度的爆破孔、予裂孔、錨索錨桿孔、灌漿孔、勘測孔等，適應范圍寬，鑿巖效率高。

KY100型露天潛孔鉆車技術參數:

巖石硬度

f=6~20離地間隙（mm）254

鉆孔直徑（mm）

80~105行走速度（Km/h）0--2.0經濟鉆深（m）20鉆臂升角35°~60°工作氣壓（MPa）0.7-1.4鉆臂擺角-耗氣量（m^3/min）≥10滑架擺角-11.5°~ 36.5°回轉轉速（rpm）0~65滑架俯仰-118.5°~ 23.5°提升力 （KN）15滑架補償（mm）900鉆桿規格（mm）60x2000外形尺寸（mm）4100x2030x2020爬坡能力30°整機重量（Kg）3200備注 氣液聯動 動力 YC2108（33kW 2200r/min）

備注： 配90沖、90鉆、60鉆桿、電動

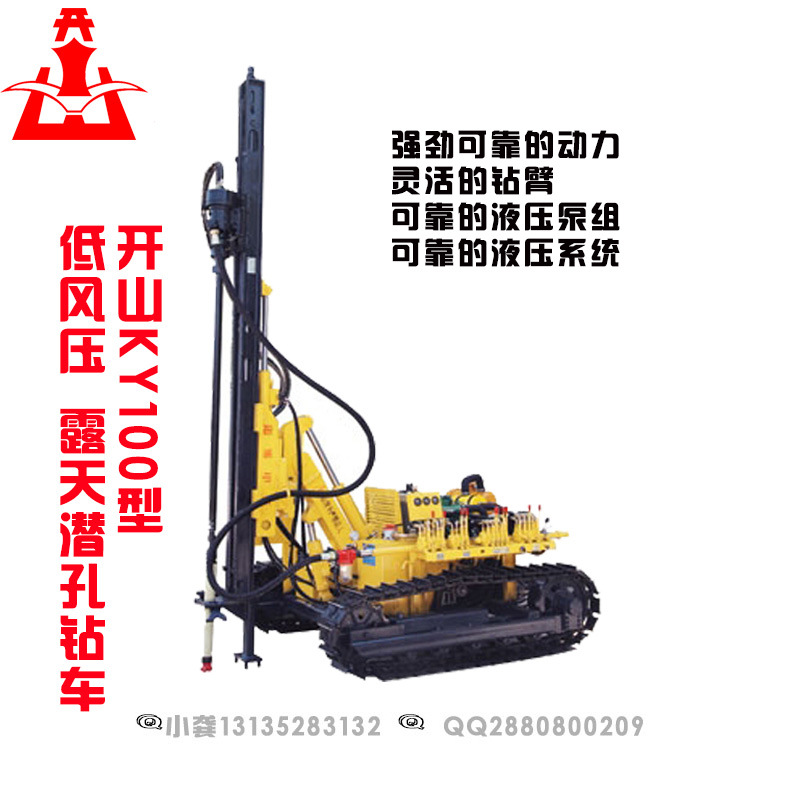

強勁可靠的動力
·采用雙缸柴油機為動力，牽引功率大，爬坡能力強；整機振動小，工作平穩
·采用專利柴油機進氣調節裝置(專利號：87606.3)加沙漠空濾和油濾三級過濾器的完美組合，增強了鉆車對惡劣環境的適應性，延長了柴油機的使用壽命

--------------------------------------------------------------------------------------------

靈活的鉆臂

·采用活動的鉆臂，通過控制油缸的伸縮可以調整鉆孔傾角及水平孔高度，擴大了鉆孔范圍，提高了產品適應性。

-----------------------------------------------------------------------

可靠的液壓泵組

·采用二個獨立齒輪泵供油，工作可靠，適應性強，維護方便。
·采用齒輪傳動和軟特性聯接，結構緊湊，運行平穩。

---------------------------------------------------------------------------------------------

可靠的液壓系統
·采用專用液壓元件，提高了系統的穩定性和可靠性。
·增設油液冷卻裝置，消除了液壓油發熱對系統的影響。
