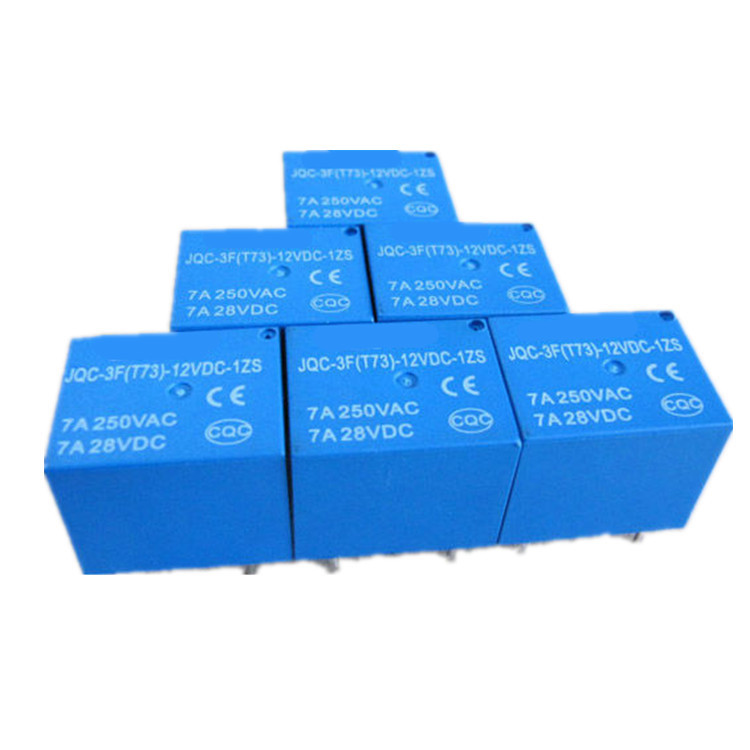

JQC-3F

特 性：
● 12A觸點切換能力
● 具有一組常開，一組轉換觸點形式
● 超小型、標準印制板引出腳
● 具有塑封型和非塑封型兩種封裝形式● 外形尺寸：19*15.4*15.5

觸點參數

觸點形式

1H (1A)

1Z (1C)

接觸電阻

100mΩ (1A 24VDC)

觸點材料

Silver Alloy

觸點負載(阻性)

15A 125VAC 7A 250VAC
12A 125VAC

切換電壓

250VAC/30VDC

切換電流

15A 12A

切換功率

2500VA 210W

機械壽命

1×107次

電氣壽命

1×105次 性能參數

絕緣電阻

1000MΩ 500VDC

介質耐壓

觸點與線圈間1500VAC 1分鐘 斷開觸點間750VAC 1分鐘

動作時間

Max: 10ms

釋放時間

Max: 5ms

線圈溫升（額定電壓下）

Max: 60℃

沖擊

穩定性98m/s2(10g) 強度980m/s2(100g)

振動

1.5mm　10～55Hz

濕度

35%～85%R.H

溫度范圍

-40℃～ 85℃

引出端形式

印制板引出端

重量

約10g

封裝方式

塑封型與防焊劑型 線圈參數額定線圈功率 0.36W (48VDC:0.51W) 線圈規格表額定電壓VDC動作電壓VDC釋放電壓VDC電壓VDC(25℃)線圈電阻Ω53.800.56.570±10%64.500.67.8100±10%96.800.911.7225±10%129.001.215.6400±10%1813.51.823.4900±10%2418.02.431.21600±10%4836.04.862.44500±10%產品標記標記示例JQC-3F/12VDC-1HS T F繼電器型號JQC-3F線圈電壓5 6 9 12 18 24 48 VDC觸點形式1H: 一組常開 1Z: 一組轉換封裝形式 S: 塑封型 觸點材料

T: AgSn02 無：AgCdO

絕緣等級F: F級 155℃　 無：B級 130℃
