物性：產品參數性能項目試驗條件[狀態]測試方法測試數據數據單位基本性能融熔流動率98g/min相對粘度96%H2SO4,25℃2.70±0.05熔融224℃機械性能彎曲模數22700kgf/cm2彎曲弧度956kgf/cm2拉伸極限547kgf/cm2斷裂弧度498kgf/cm2拉伸伸長率5.3%斷裂伸長率307%

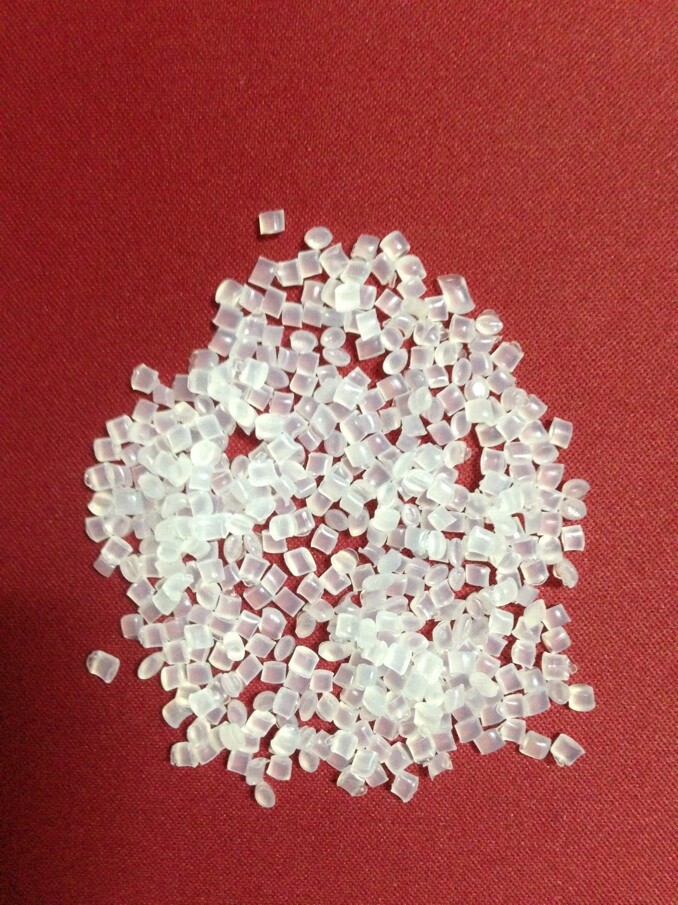

產品圖片：

加工條件：

干燥處理：由于PA6很容易吸收水分，因此加工前的干燥特別要注意，如果材料是用防水材料包裝供應的，則容器應保持密閉。如果濕度大于0.2%，建議在80℃以上的熱空氣中干燥16小時。如果材料已經在空氣中暴露超過8小時，建議進行溫度為105℃，8小時以上的真空烘干。 熔化溫度：

230-280℃，對于增強品種為250-280℃。

模具溫度：

80-90℃。模具溫度很顯著地影響結晶度，而結晶度又影響著塑件的機械特性。對于結構部件來說結晶度很重要，因此建議模具溫度為80-90℃。對于薄壁的、流程較長的塑件也建議施用較高的模具溫度。增 大模具溫度可以提高塑件的強度和剛度，但卻降低了韌性。如果壁厚大于3mm，建議使用20-40℃的低溫模具。對于玻璃纖維增強材料模具溫度應大于80℃。

注射壓力：

一般在750-1250bar之間（取決于材料和產品設計）

注射速度：

高速（對增強材料要稍微降低）

流道和澆口：

對于PA6的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*T（這里T為塑件的厚度）。 如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的小直徑應當是0.75mm。
