一、功能

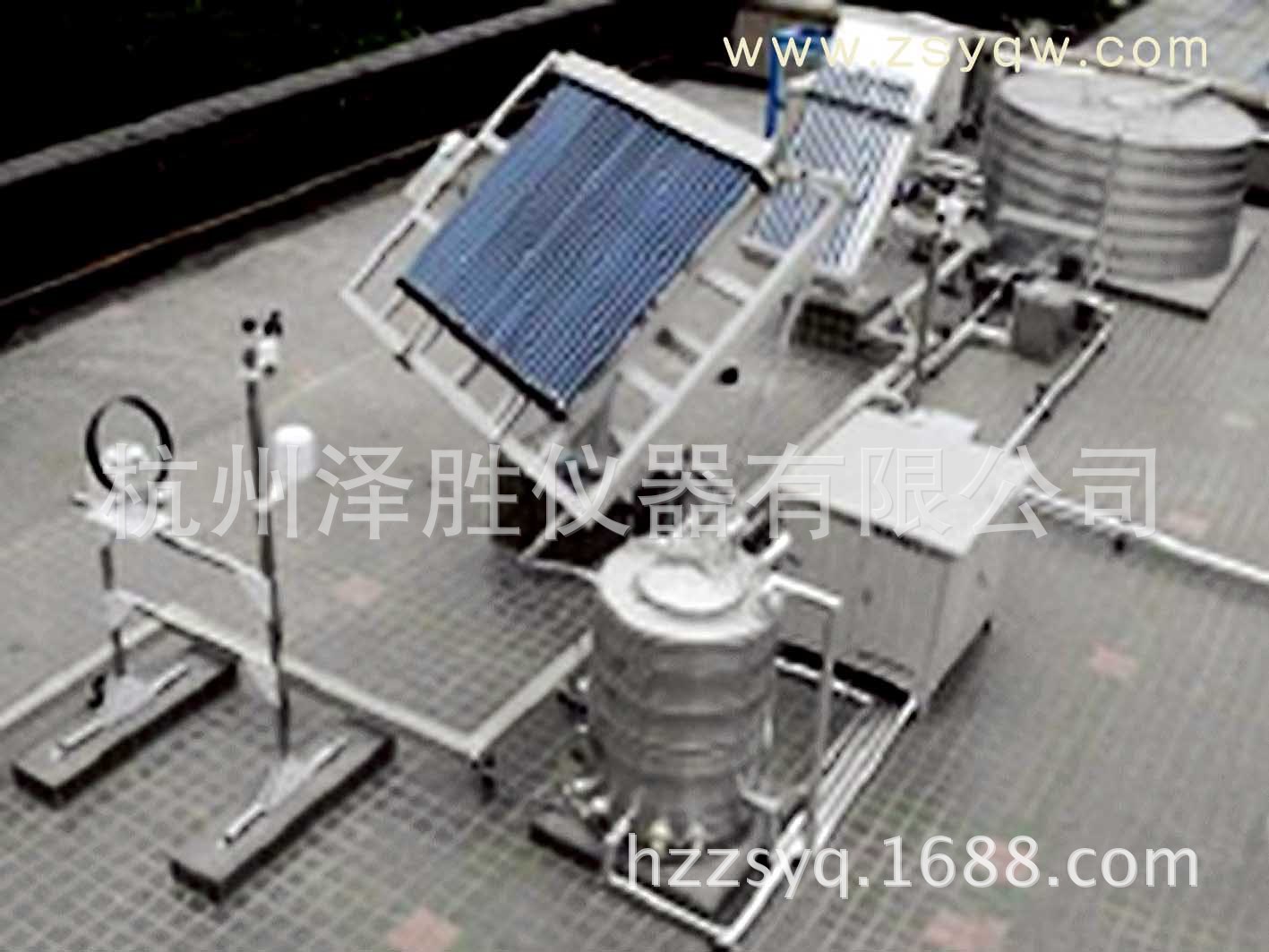

1、模塊化設計，以各實驗臺為單元靈活組配。使用的太陽熱水器、集熱器，真空管，集熱管等均與現場應用一樣，可使學生深刻理解太陽能光熱系統的現場應用。
2、實用價值強，整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光熱系統應用的理解自己動手連接。
3、太陽能集熱系統性控制系統，可完成對時間（真太陽時間），太陽輻射（瞬時功率，日累計量），溫度（環境溫度，各路水溫），風速，流量等指標的測試，熱性能推薦混水法測試）完成對太陽能熱水器熱性能(得熱量 熱損)和空曬、悶曬等指標的測試。
4、標準RS232通訊接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機

二、教學及研究實訓項目

實驗1、太陽能集熱能量轉換原理。

實驗2、太陽能集熱管特性測試。

實驗3、環境對光熱轉換的影響。

實驗4、太陽能熱水器功能實訓。

實驗5、環境風速對集熱性的影響。

實驗6、太陽能灶的集熱實訓。

實驗7、太陽能熱水系統管路連接實訓。
實驗8、太陽能熱水器的應用的原理。
實驗9、太陽能灶自動跟蹤工作原理。

實驗10、平板型集熱器的工作原理。
實驗11、真空管型與平板型集熱器的性能對比實驗。

三、系統構成

1、集熱單元:真空多管式集熱器、多平方板式集熱器。

2、能量數據單元:太陽光波采集環、風速采集器、水溫采集器、太陽光波位移度。

3、管道輸送單元：上供水管道、均衡管道、下水管道、排氣管道。

4、供電管理單元：加熱帶配電、水循環泵、溫度、水位、加熱、停止。

5、軟件管理單元：實時顯示各路數據、太陽輻照量的曲線圖。
