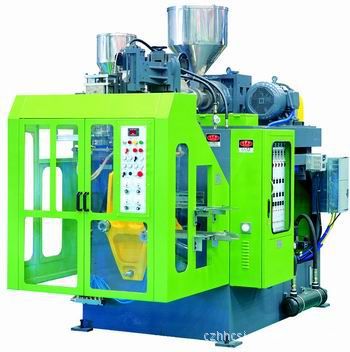

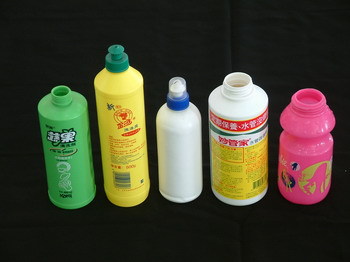

HFBC65系列全自動高速中空成型機適用于大規模生產各種形狀的牛奶瓶，化妝品瓶，調味品瓶，飲料瓶，飲水瓶，藥瓶，食油瓶，輸液瓶，潤滑油瓶，防凍液瓶，化工試劑瓶，食品瓶，小型玩具，工農業配件等多種吹塑中空成型制品，該機特別適用于PE、PP等原料的中空吹塑,生產能力達600模/小時(空循環)。

基本配置：

l 模頭：中心入料式模頭、側入料模頭

l 擠出系統：采用自動溫控裝置，螺桿由變頻器 電機減速箱驅動實現無級調速

l 合模裝置：采用雙軸單油缸雙向同步合模機構，穩定性好

l 吹氣裝置：上吹式吹氣裝置

l 液壓系統：泵油選用雙聯液片泵,液壓控制回路采用比例壓力控制

電控系統：采用可編程序控制器，主要電氣元件皆為著名品牌

HFBC65系列吹塑機技術參數與部件說明

1.1制品容積( L ) 5 (根椐產品形狀定)

1.2擠出系統

部件說明: 擠出系統驅動形式采用變頻器加合金鋼硬齒面減速箱實現螺桿無級調速，擠出效率高，產量穩定。系統具有以下特點：

1.齒輪箱采用較大型號優質硬齒面塑料機械專用齒輪箱，確保經久耐用；

2.擠出螺桿經過優化設計，塑化可靠,混色效果顯著，且可視原料不同配備專用螺桿；料筒采用強制加料設計，確保擠出穩定，高效節能；螺桿及料筒材質采用優質氮化鋼38CrMOALA,表面氮化處理, 極大提高螺桿及料筒的耐磨性及壽命；加熱采用鑄鋁加熱器外加保溫隔熱層及不銹鋼護罩，鑄鋁加熱器上裝有冷卻風機，使加工溫度的準確穩定；

3.擠出機平臺配有升降裝置，可方便調整模頭的高低，以適應不同高度的模具，且可保證模具與模頭之間距離小，實現制品廢邊經濟；

4.系統可實現前后，左右的調節，方便調整工藝，能適應不同制品的要求。

螺桿直徑( mm ) 65

螺桿長徑比 24:1

螺桿轉速( rev. / min. ) 10~80

塑化能力(參考值) ( kg / h ) 60( HDPE )

機筒加熱段數 3

機筒加熱功率( KW ) 10.8

擠出電機功率( KW ) 18.5

雙層副擠出系統(選配)

螺桿直徑( mm ) 35

螺桿長徑比 24:1

螺桿轉速( rev. / min. ) 10~80

塑化能力(參考值) ( kg / h ) 15 ( HDPE )

擠出電機功率( KW ) 5.5

機筒加熱功率( KW ) 3

透明線副擠出系統(選配)

螺桿直徑( mm ) 25

螺桿長徑比 20:1

螺桿轉速( rev. / min. ) 10~50

塑化能力( kg / h ) 5 ( HDPE )

擠出電機功率( KW ) 1.5

機筒加熱功率( KW ) 2.1

1.3模頭

部件說明:整體結構形式采用連續擠料，先進先出。,管胚成型厚薄均勻,表面質量好，換色換料快捷方便。可配置單模頭,雙模頭，三模頭、四模頭、透明線模頭、雙層模頭、儲料缸式模頭，能滿足不同制品的要求。且各種模頭互換性好，實現一機多用途。另各種模頭可選配壁厚控制系統，控制制品的厚度。加熱方式采用不銹鋼加熱圈,溫度控制采用自動溫度控制器。模頭材質特殊合金鋼材料，確保流道部分光滑及保證表面的硬度。

雙模頭中心距（推薦值）(mm ) 150

三模頭中心距（推薦值）(mm ) 110

四模頭中心距（推薦值）(mm ) 60

口模直徑( mm ) 140(單模頭)

模頭加熱段數 2-4

模頭加熱功率( KW ) 5-7

1.4合模裝置

部件說明:HFB系列機型的開合模系統采用專利設計的雙軸單油缸雙向同步合模機構,移模系統采用斜移模型式，有利于瓶胚的切斷分離，且沖擊小、運行快速平穩。模板下部設有撐桿裝置，可平衡吹漲及模具產生的力矩，使模具消除漲模，確保制品質量。

模板尺寸（寬x高）( mm ) 350 x400

模板間距( mm ) 100~550

鎖模力( KN ) 78

模具尺寸( mm ) 350×350或240×700

1.5吹氣裝置

部件說明:可選配單頭吹氣裝置、雙頭吹氣裝置、四吹吹氣裝置，也可選配液壓平衡吹氣裝置，根據模頭的型式配備相應的吹氣裝置。吹氣裝置配備三向位移帶旋轉調整裝置，使吹氣裝置在上下、左右、前后可調，調整方便快捷，可滿足多種制品的要求。根據不可的工藝要求可使吹針的下降速度可調，吹氣裝置帶旋轉和微抽功能，使吹制制品完成后能順利快速排氣。

吹氣頭升降行程( mm ) 150

1.6機架

升降行程( mm ) 130

1.7液壓系統

部件說明:液壓采用比例控制回路，可方便設定動作壓力；主油泵采用雙聯葉片泵，大泵提供開合模、上下移模、平臺上下升降、吹氣下降等動作，可提高系統運行速度，小泵提供鎖模壓力，具有節省能耗的特點。液壓泵及閥皆為公司多年配套產品，確保系統控制，運動平穩，故障率低。油管采用扣壓式接頭，確保油路系統無泄漏。整個液壓系統具有高效，節能，可靠的特點。

大泵額定壓力( MPa ) 5.5

小泵額定壓力( MPa ) 10

大泵額定流量( L / min. ) 50

小泵額定流量( L / min. ) 6

液壓泵電機功率( KW ) 5.5

1.8氣動系統

氣源壓力( MPa ) 0.7

工作壓力( MPa ) 0.6

耗氣量( M3/ min. ) 0.4

水源

供水壓力( MPa ) 0.3

供水流量(m3/min) 0.4

電源

電壓 AC380V±10%

頻率 50HZ

線制 三相四線制

總額定功率(參考值) ( KW/H ) 39

平均能耗(參考值) ( KW//H ) 21

機器重量( ton. ) 4-5

機器外形尺寸（長x寬x高）( m ) 3.2m×1.8m×2.6m
