電纜橋架和線槽的技術要求

1，執行標準：

中華人民共和國機械行業標準：JB/T10216-2000

2，橋架允許小板材厚度（國標）

寬度 允許小板厚（mm）

B‹100 1.0

100≤B‹150 1.2

150≤B‹400 1.5

400≤B‹800 2.0

800‹B 2.5

連接片厚度可按等板厚，或選厚一個等級，蓋板可低一個等級。

3，表面處理厚度

熱鍍鋅（熱浸鋅） 65微米 經攝氏500°高溫耐久不生銹

噴塑 65微米

電鍍鋅（冷鍍鋅） 12微米

4，橋架標準長度

2米、4米、6米、8米，或根據要求確定長度。

5，電纜橋架種類：槽式橋架和梯式橋架。

6，電纜橋架材質：熱鍍鋅鋼制橋架，噴塑鋼制橋架。

噴塑橋架200×100：

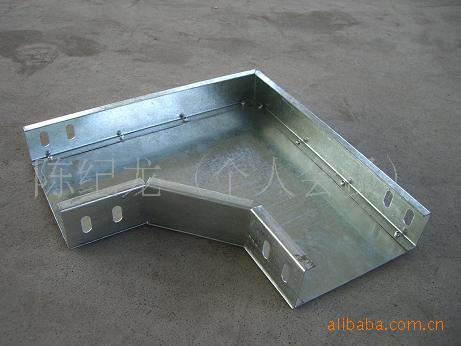

托盤式橋架：

玻璃鋼防火橋架：

托盤式橋架：

槽式橋架表面處理：噴塑、電鍍鋅、鍍鋅飩化、熱浸鋅等。槽式橋架規格的選用是指橋架寬度和高度的選擇,它取決于橋架內電纜的直徑,電纜的鏊設層數,電纜填充率橋架安裝場所的空間等因數,同時還要考慮實際使用的發展余地.槽式電纜橋架是一種全封閉型電纜橋架。它適用于敷設算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

槽式電纜橋架是一種全封閉型電纜橋架。它是適用于敷設計算機、通訊電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的屏敝干擾和重腐蝕環境中電纜的防護都有較好的效果。
