JT3系列直流電磁繼電器用于電力拖動系統中，作為控制繼電器之用，有帶斷電延時和不帶延時的繼電器規格。

　　型號意義：

2、結構和工作原理

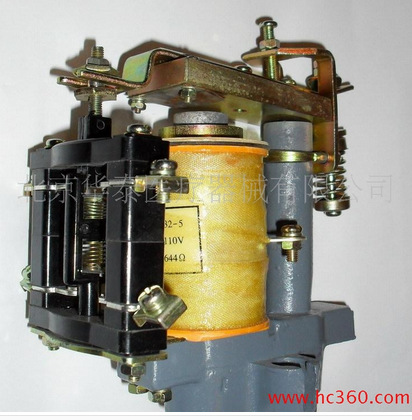

2.1 繼電器主要由電磁系統和接觸系統兩部分組成，其外形尺寸見圖1。

2.2 電磁系統

　　電磁系統由“U”形鐵芯，銜鐵和線圈構成的拍合式結構。

　　線圈裝在“U”形鐵芯的一臂上，“U”形鐵芯則是與鋁合金基座澆鑄成一體，故繼電器無另外的底座，也不設外殼，由線圈上短路環及還原干上的調整螺釘與鐵芯的間隙實現斷電延時功能。

　　銜鐵裝在鐵芯(磁極)的上面，可沿支點上下轉動并帶動觸點組同步工作，繼電器在不工作時，銜鐵由尾部彈簧的作用而打開。改變彈簧的彈力可在較大范圍內改變動作電壓值。

注：單排列觸點組，L=170；雙排列觸點組 L=185。

圖1 外形及安裝尺寸圖

2.3 接觸系統

　　繼電器的橋形觸點系統有單排和雙排列兩種結構。 單排列的觸點組合多可裝3副觸點，雙排列的為6副觸點。觸點形式按用戶要求組合供給。觸點形式見表1。

　　線圈的兩個接線端子直接安裝在線圈中部，觸點輸出的接線則在靜觸點片的另一端上，接線簡單方便。

2.4 安裝方式

板前接線：安裝開孔B 板后接線：安裝開孔A、B、C

圖2 繼電器安裝開孔圖

3、主要技術數據

3.1 用作電壓繼電器的技術數據　見表1。

3.2 用作時間繼電器的技術數據　見表2。

3.3 觸點電壽命　在表3的試驗條件下為1×105次。

3.4 觸點通斷能力　見表4。

3.5 功率消耗　 16W。

3.6 機械壽命　 1×106次。

3.7 介質強度　 50Hz、2000V,1min。

3.8 絕緣電阻　 300MΩ。

3.9 重 量　　 2.5kg。

4、訂貨須知

訂貨時須注明：

　 a. 產品的型號、規格、名稱及數量；

b. 線圈的額定電壓；

c. 交貨日期及地址。

表1

型號

額定電壓

Un(V)DC

吸合電壓

釋放電壓

觸點形式

1～3對觸點

4～6對觸點

1～6對觸點

JT3-□□

12、24、48、110、220、440

30％～50％Un

35％～50％Un

7％～20％Un

20.02.40.04.31.13.60.06.22.30.03.21.12.51.15.42.24.32.23.33

表2

型號

額定電壓

Un(V)DC

延時（1~2對觸點）（s）

延時值

保證條件

備 注

線圈斷電

線圈短接

JT3-□□/1

12、24、

48、110、

220、440

0.3～0.9

0.3～1.5

≥75％Un；

對線圈充電

0.8s 以上

3對以上觸點的延時允許下

降30％；觸點對數、動

合、動斷形式任意組合

JT3-□□/3

0.8～3

1～3.5

JT3-□□/5

2.5～5

3～5.5

表3

試驗電壓（V）

接通電流（A）

分斷電流（A）

試驗條件

AC 380

22

2.2

cosφ=0.3～0.4

動作頻率

1200次/h

通電持

續率：

40％

DC 110

6

1

τ=0.05～

0.1(s)

DC 220

3

0.5
