PTC電池過流保護片-LP-CW系列

PTC電池過流保護片-LP-CW系列

一 PTC電池過流保護片的工作原理:

PTC電池過流保護片是由聚合物PTC原料摻加導體所制成的。在正常工作狀態中此元件電阻值遠小于電路中的其余的電阻。電流急速增加的時候，PTC對過流情況做出反應，從低電阻變高電阻來保護電池。阻抗的增加便限制了電流的通過，從而將電池中的電流減少為任意電路元件均可以安全承載的值,而保護電池不受損壞.

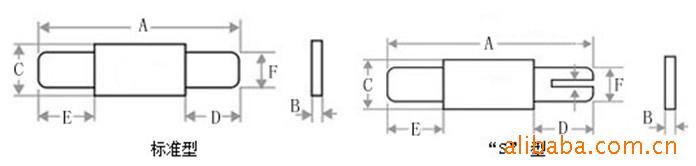

二 LP-CW系列產品的產品尺寸(mm):

型號

A

B

C

D

E

F

小值 值

小值 值

小值 值

小值 值

小值 值

小值 值

LP-CW110

23.6 25.6

? 0.8

2.8 3.6

7.0 8.0

7.0 8.0

2.4 2.6

LP-CW170

15.4 17.5

? 0.8

7.0 7.4

4.0 6.2

4.0 6.2

3.9 4.1

LP-CW175

21.2 23.2

? 0.8

3.5 3.9

4.6 6.6

4.6 6.6

2.9 3.1

LP-CW200

20.9 23.1

? 0.8

4.1 4.5

3.0 4.8

3.0 4.8

2.9 3.1

LP-CW210

20.9 23.1

? 0.8

4.9 5.3

4.1 5.8

4.1 5.8

3.9 4.1

LP-CW240

23.8 26.2

? 0.8

4.9 5.3

3.5 5.7

3.5 5.7

3.9 4.1

三 LP-CW系列產品電氣性能:

型號

IH

(A)

IT

(A)

動作（trip)

Vmax

(V)

Imax

(A)

PDtyp

(W)

Rmin

(Ω)

Rmax

(Ω)

R1max

(Ω)

電流(A)

動作時間(秒)

LP-CW110

1.1

2.70

7.00

5.00

16.00

100.00

0.70

0.038

0.070

0.140

LP-CW170

1.7

3.40

8.50

5.00

16.00

100.00

0.70

0.030

0.052

0.105

LP-CW175

1.75

3.60

8.75

5.00

16.00

100.00

0.80

0.029

0.051

0.102

LP-CW200

2

4.70

10.00

5.00

16.00

100.00

0.90

0.022

0.039

0.078

LP-CW210

2.1

4.70

10.00

5.00

16.00

100.00

1.20

0.018

0.030

0.060

LP-CW240

2.4

5.90

12.00

5.00

16.00

100.00

1.20

0.014

0.026

0.052

IH:25℃靜止空氣中不觸發自復保險絲PTC電阻突變的電流.

IT: 25℃靜止空氣中自復保險絲PTC從低阻轉為高阻的電流.

Vmax:自復保險絲PTC能承受的工作電壓

Imax:自復保險絲PTC在電壓下所能承受的電流.

PDtyp:在25℃靜止空氣環境下，PTC動作后的功率損耗總值

Rmin: 在25℃靜止空氣環境下，PTC動作之前的小電阻值。

Rmax： 在25℃靜止空氣環境下，PTC動作之前的電阻值。

R1max：在25℃靜止空氣環境下，PTC動作之前的焊接電阻值。
