產品介紹

色差分量視頻/立體音頻延長器MB-COVSAB是一款高清色差分量視頻/立體音頻信號雙絞線延長設備，該設備具有高保真還原圖像色彩能力，支持480i/p、720p、1080i/p等高清格式及多種同步方式的顯示設備，傳輸距離可達305米,立體音頻信號可到670米，該產品可應用于游戲機高保真分配顯示，立體高清數字機頂盒，立體高清晰多媒體電腦演示，立體家庭影院，大屏幕投影視頻會議，公共視頻廣播系統，遠程多媒體教育、教室醫療、軍事領域，高保真平板視頻媒體廣告?zhèn)鬏斞菔镜鹊取Ｔ撛O備采用MUXBOXS特有的平衡均衡特性阻抗轉化傳輸技術，具有強的抗干擾、EMI能力。能夠有效解決由于視頻傳輸線過長或地電位差環路電流等原因造成的顯示設備顯示顏色失真，音頻頻率失真，消除圖象文字發虛、重影、拖尾和音頻底噪等現象，該產品適用于各種不同距離的延長應用領域。

產品特點

※采用平衡均衡傳輸方式，抗共模干擾能力強

※內置品牌ESD器件，能夠有效保護端口

※支持視頻格式：480i/p,720p，1080i/p

※成本低、布線靈活、移動方便

※無源要求、全天侯連續工作，性能穩定可靠

※音頻矩陣切換器，音頻分配器，音頻分配放大器，助推器，音響，麥克風，家 庭影院，DVD光盤，錄像機，攝像機，混音器，和其他商業或消費者模擬設備。

*傳輸距離：視頻: 480i/p:305米.

720p,1080i/p: 152米

立體音頻：670米

功能參數

功能描述

色差分量視頻/立體音頻延長器

適用范圍

藍光播放器、電子公告板、立體多媒體傳媒廣告、高清攝像頭監控、高清視頻會議系統、高清視頻矩陣、大屏幕拼接系統、立體家庭影院、高端家用數字高清機頂盒等應用場合

帶寬

圖像：0-60M Hz

音頻: 20 Hz - 20 kHz

信號峰值

圖像：1.1V

音頻：1.1V

插入損耗（Y通道）

0.1 dB @0.1 MHz.

插入損耗（音頻）

小于2dB

總諧波失真

小于 0.01%@ 1 kHz

反射系數 (Y通道)

大于15 dB

共模抑制比(Y通道)

-55 dB@t 0.1 MHz

傳輸距離

視頻: 480i/p:305米.

720p,1080i/p: 152米

立體音頻：670米

標準雙絞線特性

特性阻抗：100 歐

分布電容 20 pf/ft

衰減：6.6 dB/305m @1 MHz

輸入輸出阻抗

75歐 @ 1 MHz

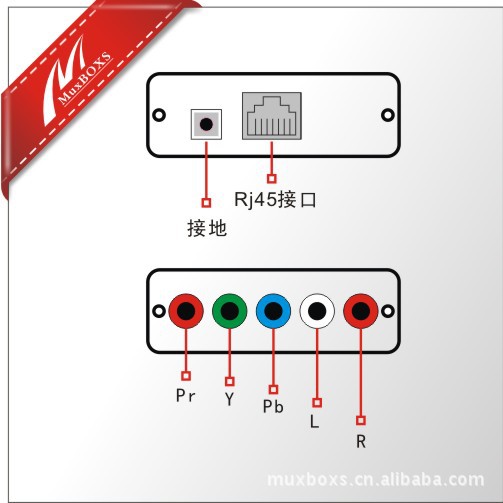

接口特性

5個RCA母頭:紅綠藍白紅

1個RJ45網口

信號結構

色差圖像：Red (Pr): Pins 7(R) & 8(T)

Green (Y): Pins 3(R) & 6(T)

Blue (Pb):Pins 1(R) & 2(T)

模擬音頻: Pins 4(R) & 5(T)

適用溫度

工作溫度:0-55°C

貯存溫度：-20°- 85°C

濕度: 0-95%

外殼材料

鋁合金

體積(包裝)

7.5*26*151mm

重量 （單位：1對）

170g

典型應用：
