一、用途
DQL-8型地質羅盤儀主要用途可供：
1 測產狀：包括走向、傾向、傾角；
2 地形草測：包括定方位（即交會定點），測坡角，定水平；
3 測垂直角
二、主要性能
1 磁針阻尼時間（磁針偏轉90°至停留在原位置上的時間）小于15秒。
2 讀數誤差：
a 磁針轉動前后所指示之度數誤差不大于0.5°；
b 磁針在0-180°、90-270°處由于偏心所引起誤差不大于0.5°；
c 測角器的讀數誤差不大于0.5°。
3 水準器靈敏度：
a 長水準器20′±5′/2mm
b 圓水準器30′±5′/2mm
4 儀器外觀尺寸（長×寬×高）為80×70×35（mm）。
5 儀器重量為0.24kg。
三、原理、結構
1、原理：本儀器是利用一個磁性物體（即磁針）具有指明磁子午線的一定方向的特性，配合該度環的讀數，可以確定目標相對于磁子午線的方向。根據兩個選定的測點（或已知的測點），可以測出另一個未知目標的位置。
2、結構

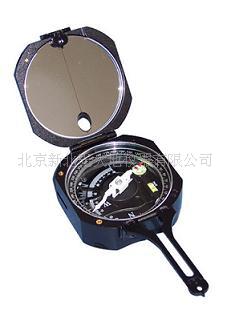

儀器由上蓋與外殼通過聯接合頁構成儀器主體。上蓋內裝有反光鏡，可使目標映入鏡中。外殼的外部裝有長照準器，配合小照準器可瞄準目標。外殼內裝有刻度盤和磁針，可以直接讀出目標的方位置，圓水準器可以指示儀器的水平位置。長水準器和指示盤供測量坡角用，可以在方向盤的傾角刻度上直接讀數。開關為磁針制動機構，在外殼的側面?zhèn)溆写牌钦{整軸。
該儀器具有結構緊湊、體積小、攜帶方便、精度可靠、性能穩定等特點。
四、使用方法
（一）測產狀（包括走向、傾向、傾角）
1 測走向：
走向即巖脈在水平上投影的方向。
將儀器上蓋打開到極限位置，用開關放松磁針，調好本地區的磁偏角，將儀器兩個長邊靠在巖層的特征面（具有代表性的面），保持圓水泡居中，則讀磁針北極所指示的度數，即為巖層的走向。
2 測傾向：
垂直于走向所批示的面的方向
用聯接合頁下邊的底盤的短邊或上蓋的背面靠穩巖層的特征面，保持圓水泡居中，則讀磁針北極所指示的傾向。
3 測傾角：
垂直于走向水平面夾角的角度。
先用開關將磁針鎖住，上蓋打開到極限位置，儀器的側邊垂直于走向而貼緊巖層的特征面，調長水泡居中，讀指示器所指的方向盤的度數，即為巖層的傾角。
在實際測量中，走向和傾向兩因素，只需測其中一個就可以，因為走向和傾向是互為90°的關系。
（二）地形草測（包括定方位、測坡角、定水平線）
1 定方位：
目標所處的方向和位置，定方位也叫交會定點。
① 當目標在視線（水平線）上方時的測量方法。
右手握緊儀器，上蓋背面向著觀察者，手臂貼緊身體，以減少抖動，打開磁針，左手調整長照準和反光鏡，轉動身體，使目標、長照準尖的象同時映入反光鏡，并為鏡線所平分，保持圓水泡居中，則讀磁針北極所指示的度數，即為該目標所處的方向。
按照同樣的方法，在另一側點對該目標進行測量，這樣兩個測點對同一目標進行的測量得出兩線沿著測出的度數，相交于目標，就得出目標的位置。
② 當目標在視線（水平線）下方時的測量方法
右手緊握儀器、反光鏡的觀察者的對面，手臂同樣貼緊身體，產減少抖動，打開磁針。左手調正長照準器和上蓋轉動身體、使目標照準尖同時映入反光鏡的橢圓孔中，并為鏡線所平分，保持圓水泡中，則讀磁針北極所指示的度數，即為該目標所處的方向。
按照同樣的方法，在另一測點對該目標進行測量。這樣從兩個測點對該目標進行測量，得出兩線沿著測出的度數，相交于目標，就得出目標的位置。
2 測坡角：
目標到觀察者與水平面的夾角。
先將磁針鎖住，右手握住儀器外殼和底盤，長照準器在觀察者的一方，將儀器平面垂直于水平面，長水泡居下方。左手調正上蓋和長照準器，使目標、照尖的孔同時為反光鏡橢圓孔刻線所平分。然后右手中指調正手把、從反光鏡中觀察長水包居中，此時指示盤在方向盤上所指示的度數，即為該目標的坡角。
如果測某一坡面的坡角，則只需把上蓋打開到極限位置，將儀器測邊直接放在該坡面上，調整長不泡居中，讀出該坡面的坡角。（與測產狀中的傾角相同。）
3 定水平線：
先將磁針鎖住，指導長照準器扳至與盒面成一平面，上蓋扳至90°而照準尖豎直，平行上蓋，將指示器對準“O”，則通過照準尖上的視孔和反光鏡橢圓孔的視線，即為水平線。
（三）測物體的垂直角
先將磁針鎖住，把上蓋扳到極限位置，用儀器測面貼緊物體（如鉆杠）具有代表性的平面，然后調長水泡居中，此時指示器的讀數，即為該物體的垂直角。
五、注意事項
1 磁針和軸尖、瑪瑙軸承是儀器主要的零件，應小心保護，保持干凈，以免影響磁針的靈敏度，不工作時，應把磁針鎖牢，以減少磨損。
2 的有合頁不要輕易拆卸，以免松動而影響精度。
3 儀器盡量避免高溫暴曬，以免水泡漏氣失靈。
4 合面轉動部分應經常點些鐘表油以免干磨而折斷。
5 長時期不使用時，應放在通風、干燥地方，以免發霉。技術參數

長水準器角值: 15 ±3 /2mm
圓水準器角值: 30 ±5 /2mm
測角器讀數差: ≤0.5°
度盤格值： 1°
重量： 0.27kg
尺寸： 80×70×35(mm)
