材質

鋁合金

規格

DN20-DN75

電磁脈沖閥工作原理

脈沖閥膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時

后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。

脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，

壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。

脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥

的輸出口，電磁脈沖閥又處于“關閉”狀態。

電磁脈沖閥結構

Ⅰ：Z型脈沖閥為直角閥，其進出口之間夾角為90 。適用于氣包與除塵器噴吹管之間的安裝連接，氣流暢通

，能提供符合要求的清灰氣脈沖。

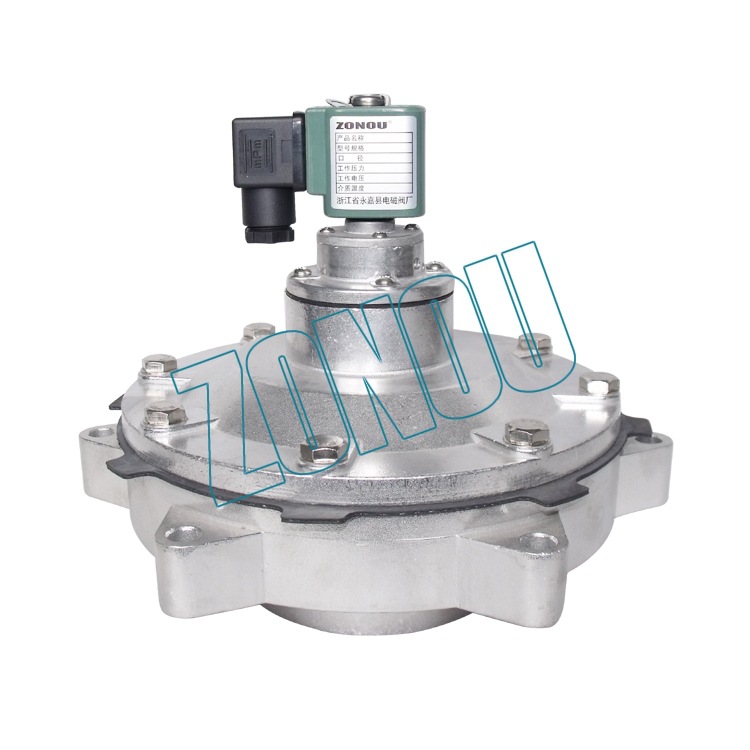

Ⅱ：Y型脈沖閥為淹沒閥(亦稱嵌入式閥)，它直接安裝在氣包上，具有更好的流通特性。壓力損失有所下降，

適合于氣源壓力較低的工作場合。

技術參數

工作壓力

0.3-0.6Mpa

工作介質

空氣

介質溫度

-10℃~55℃

電源電壓

AC220V DC24V

電流

800Ma/60m

使用環境

空氣相對濕度不超過85%

使用壽命

100萬次或3-5年
