JL7005系列接地引下線導通測試儀，是我廠按新規程要求設計開發出新一代智能電阻測試儀產品，能迅速準確地測量兩根接地引下線的腐蝕程度，以便及早發現并消除事故隱患。該儀器采用單片機控制，自動化程度高，可實現測試過程智能化，具有根據被測試品的阻值大小自動切換測試電流的功能，操作簡單方便，精度高，測試速度快，數據準確，復測性好，讀數直觀，大大減輕了現場工作人員的勞動強度。

二、主要技術指標及使用條件

1、 輸出電流：10A

2、 測量范圍：1mΩ~4Ω

3、 分辨率：1цΩ

4、 測試精度：0.2級

5、 工作溫度：-10℃～50℃

6、 工作濕度：0～80%

7、 工作電源：AC220V±10% 50HZ±1HZ

8、 儀器重量：4Kg

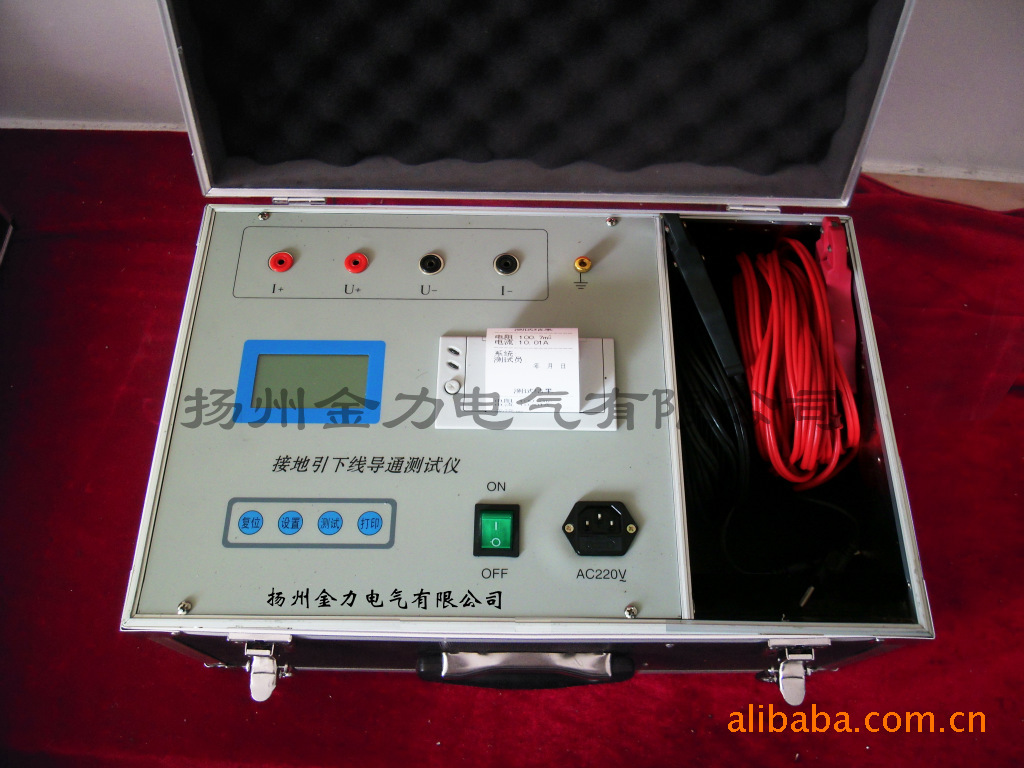

三、面板及各鍵功能介紹（如圖一）

● I -I接線柱：輸出電流端子

● U -U接線柱：電壓采樣端子

● AC220V：電源插座及開關

● ┻ ：儀器接地端子

● 液晶屏：顯示數據和操作提示

● 打印機：打印測試結果

● 按鍵：主要功能詳見（使用方法）

四、使用方法

4.1、接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗，分別插到面板插空中，（注意紅、黑的顏色對應），并接好地線。

4.2、確認無誤后，接通電源開關，顯示：按“測試”鍵，,儀器自動測試，并顯示結果：

4.3、按“打印”鍵，儀器打印測試結果。

4.4、若重新測試，請按“復位”鍵，重新測試。

五、常見故障及原因

常見故障

故障原因

開機無顯示

保險管損壞②電源插頭接觸不良

③儀器內部插件松動

開機后非法顯示

①計算機板故障 ②液晶接插件松動

開機后燒保險

①內部電源故障 ②輸入儀器電壓過高

電流無回路

①測試鉗松動 ②被測品超量程

七、隨機附件：

1、保險絲2個

2、220V電源線一根

3、測量線一對

4、說明書一份

5、包裝箱一個
