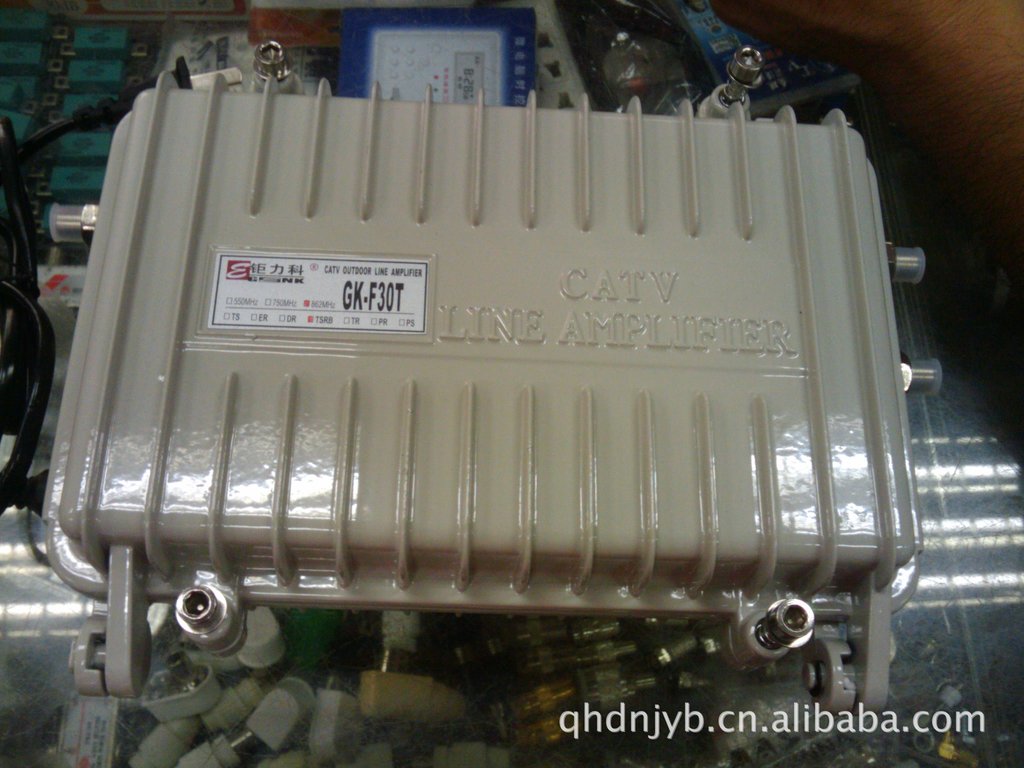

鉅力科GK－F30T有線電視信號干線放大器

關鍵參數

項目名稱

參 數

頻率范圍（MHZ）

45～862

標稱增益（dB）

30

測試口（dB）

-20

帶內平坦度（dB）

±0.75

輸出電平（dBμV）

118

標稱輸入電平（dBμV）

72

增益調整范圍（dB）

0～20

斜率調整范圍（dB）

0～18

噪聲系數（dB）

≤6

反射損耗（dB）

≥16

抗雷能力（KV）

5（10/700μS）

供電電壓

AC40V～60 V或AC220V±10PHz

消耗功率（W）

15

外形尺寸

270×195×85

注意事項

● 放大器輸出電平應根據輸入頻道數的不同而改變，以免交擾調制；
● 放大器小輸入電平應高于60dB以免載噪比不良；
● 放大器多級串聯使用時，若輸出信號之交擾調制指標不良，建議將輸出電平調降；若仍不能改善，則建議調降前面一級放大器的輸出電平；
● 信號經電纜傳輸所造成的頻道增益差可調斜率補償，使輸入平坦；
● AC60V集中供電型放大器，請將電壓轉換開關切換到相應電壓范圍；
● 本機斜率調整為插片與可調結合型，斜率調整小于10dB時，可用0dB均衡插片；大于10dB時，用10dB均衡插片；
● 額定使用溫度：-40-50℃；
● 放大器應良好接地，才能真正防雷。
