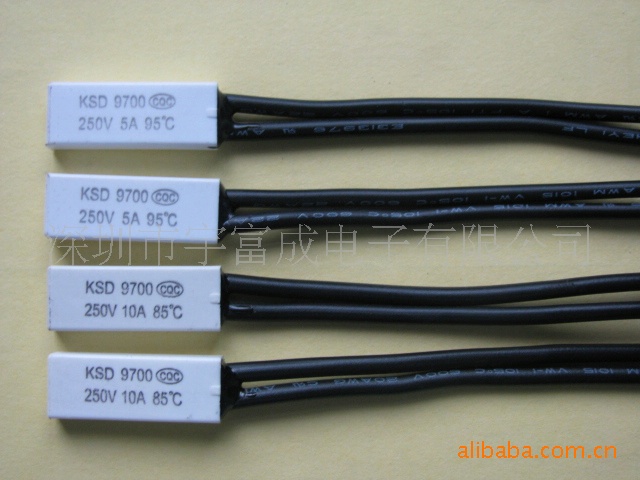

KSD9700溫控開關產品介紹:

結構特點：
KSD9700型溫控器是采用日本住友BR-1熱雙金屬開發的各類殼體溫控器,具有動作迅速、控溫、控制電流大、使用壽命長的特點，被廣泛應用于各類微型電機、設計及動作原理：
將帶有環保型銀觸點的彈性元件連接在底板上，底板與彈簧片裝有感溫靈敏的雙金屬碟片，嵌入金屬外殼/陶瓷外殼或PBT外殼。熱量傳到雙金屬片，達到雙金屬片的規定值時其瞬間動作，這樣切斷電路，當溫度下降到復位溫度時，雙金屬又迅速閉合，再次接通電路。

使用范圍：

1.本產品適用于各種電機、電磁爐、吸塵機、線圈、變壓器、電暖器、鎮流器、電熱電器等

2.采用接觸感溫安裝時，應使產品貼緊被控器具的安裝面。

3.安裝時，不能大力把外殼壓塌或使其變形，以免影響其性能。

備注：客戶可根據不同的需要選擇外殼（鐵殼、塑殼）和導線

技術參數：

觸點形式：常開、常閉

工作電壓、電流：AC250V/5A AC250V/10A AC115V/8A DC24V/10A DC12V/15A

動作溫度：45-150℃（相隔5℃為一檔）

標準公差：±5K

復位溫度：動作溫度下降15-45℃

觸點閉合電阻：≤30mΩ

絕緣電阻：≥100MΩ

電氣強度：AC1500V/1min無擊穿，無閃絡現象

壽命：10000次

常用溫度規格：

動作溫度 復位溫度

30±5 10±15

35±5 15±15

40±5 20±15

45±5 25±15

50±5 30±15

55±5 30±15

60±5 35±15

65±5 40±15
70±5 45±15
75±5 50±15
80±5 55±15
85±5 55±15
90±5 60±15
95±5 65±15
100±5 70±15
105±5 70±15

110±5 75±15

115±5 75±15

120±5 80±15

125±5 85±15

130±5 90±15

135±5 95±15
140±5 100±15

145±5 105±15

150±5 105±15

155±5 110±15

160±5 110±15

165±5 115±15

170±5 125±15

175±5 130±15

180±5 130±15
